Przetwornik sygnału ciągły na impuls PSI-02-230V montaz na szynie DIN | PSI-02-230V F&F

Alternatywny kod produktu: PSI-02 230

Opis i Kluczowe Cechy

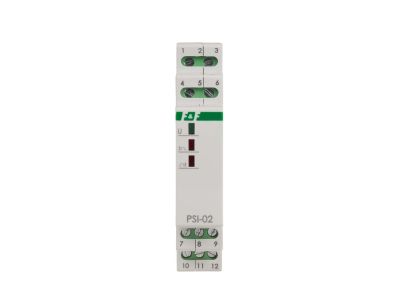

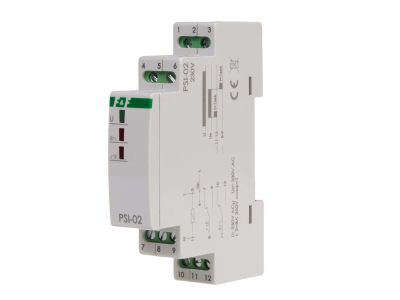

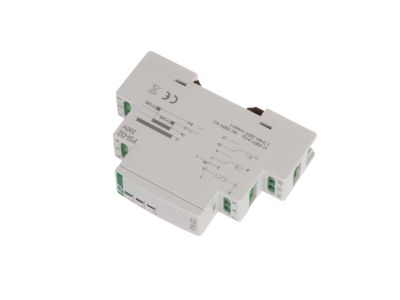

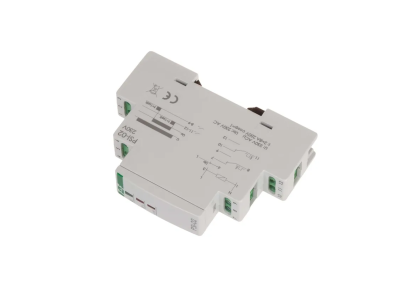

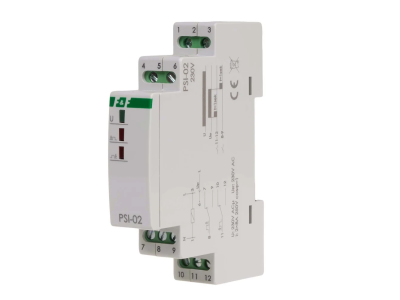

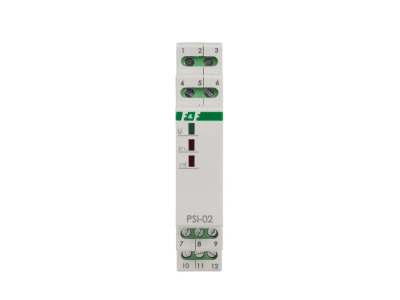

Przetwornik sygnału ciągłego na impuls PSI-02-230V to urządzenie przeznaczone do montażu na szynie DIN. Zasilany napięciem 230 V AC, wyposażony w dwa przekaźniki wykonawcze o maksymalnym prądzie obciążenia 2 × 8 A. Konfiguracja styków 2 × NO/NC oraz separacja galwaniczna zapewniają elastyczność i bezpieczeństwo w układach automatyki. Wymiary 1 moduł (18 mm) pozwalają na oszczędność miejsca w rozdzielnicy.

• Napięcie zasilania 230 V AC: bezpośrednie zasilanie z typowej instalacji jednofazowej – prostota podłączenia.
• 2 × przekaźnik z konfiguracją 2 × NO/NC: uniwersalność – możliwość sterowania zarówno załączaniem, jak i rozłączaniem obwodów.
• Maksymalny prąd obciążenia 2 × 8 A: bezpieczna praca przy umiarkowanych obciążeniach, np. styczniki, sygnalizacja.
• Czas sygnałów wyjściowych 1 s: precyzyjnie dobrana długość impulsu dla odbiorników wymagających krótkiego sygnału sterującego.
• Separacja styku: galwaniczne oddzielenie obwodu wejściowego i wyjściowego – podnosi bezpieczeństwo i zabezpiecza przed przepięciami.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich i posiada certyfikat CE. Przeznaczone do montażu w obudowach o stopniu ochrony IP20.

Zastosowanie

Przetwornik PSI-02-230V stosowany jest w układach automatyki, gdzie wymagane jest przekształcenie ciągłego sygnału sterującego na pojedynczy impuls o zadanym czasie trwania.

• Sterowanie stycznikami i przekaźnikami wymagającymi impulsu załączającego.
• Generowanie krótkich sygnałów dla wejść sterowników PLC.
• Zastosowanie w sygnalizacji – wyzwalanie krótkotrwałego zaświecenia lampki lub syreny.
• Układy automatyki budynkowej, np. sterowanie bramami, roletami lub oświetleniem.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN 35 mm). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Zaciski śrubowe przystosowane do przewodów o przekroju do 2,5 mm², moment dokręcający 0,4 Nm. Należy stosować się do dokumentacji technicznej producenta oraz dobrać przekrój przewodów do spodziewanego prądu obciążenia.

FAQ

• Czy urządzenie posiada podświetlenie? Nie, przetwornik PSI-02-230V nie jest wyposażony w diodę LED ani podświetlenie. Stan pracy sygnalizowany jest poprzez fizyczne przełączanie styków przekaźników.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w rozdzielnicy lub obudowie chroniącej przed dotykiem i ciałami stałymi.
• Jaki jest tryb pracy styków? Styki przekaźników są konfigurowane jako NO (normalnie otwarty) i NC (normalnie zamknięty). W zależności od podłączenia mogą być używane do załączania lub rozłączania obwodu.
