przetwornik pomiaru natężenia prądu, trójfazowy, z wyjściem MODBUS RTU | MAX-MB-3I-1-5A F&F

Alternatywny kod produktu: MB-3I-1 5A

Opis i Kluczowe Cechy

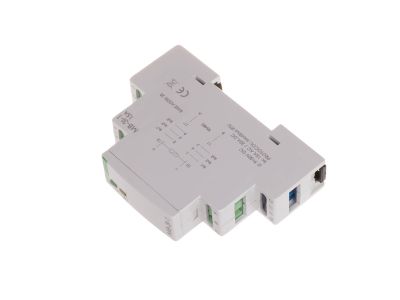

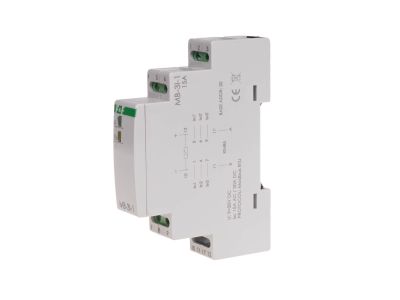

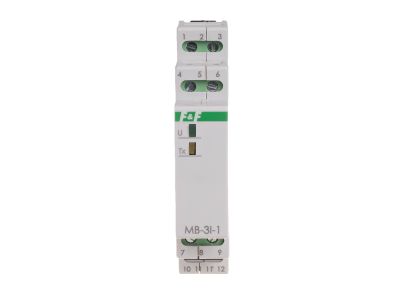

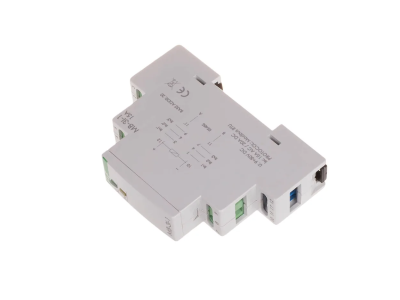

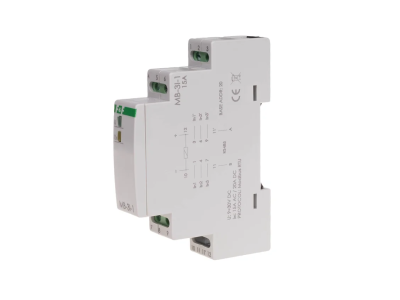

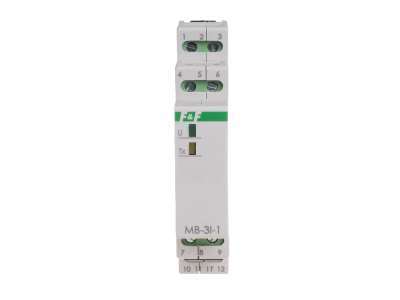

Przetwornik pomiaru natężenia prądu MAX-MB-3I-1-5A to trójfazowe urządzenie pomiarowe z wyjściem MODBUS RTU, dedykowane do współpracy z przekładnikami prądowymi. Dzięki zakresowi pomiarowemu TrueRMS 0–5 A AC i niskiemu błędowi ±0,5% zapewnia wiarygodne dane o obciążeniu w sieciach o odkształconych przebiegach. Urządzenie zajmuje zaledwie 1 moduł (18 mm) i montuje się na szynie TH35, co pozwala zaoszczędzić miejsce w rozdzielnicy. Zasilanie w szerokim zakresie 9–30 V DC umożliwia elastyczne wpięcie w różne instalacje niskonapięciowe.

• Zakres pomiarowy TrueRMS 0–5 A AC: precyzyjny odczyt prądów odkształconych i niesinusoidalnych, co ma kluczowe znaczenie w instalacjach z przekształtnikami energoelektronicznymi.
• Dokładność ±0,5%: gwarancja wiarygodnych danych pomiarowych dla systemów monitoringu i sterowania – minimalizuje ryzyko błędnych decyzji.
• Wyjście RS-485 z protokołem MODBUS RTU (tryb SLAVE): łatwa integracja z PLC, sterownikami automatyki i systemami nadzoru; adres 1÷247, prędkość do 115200 bit/s.
• Szeroki zakres napięcia zasilania 9–30 V DC: możliwość podłączenia zarówno do standardowych zasilaczy 12 V DC, jak i 24 V DC bez dodatkowych konwerterów.
• Kompaktowa obudowa 1 moduł (18 mm): oszczędność miejsca w rozdzielnicy – idealny do rozbudowanych szaf sterowniczych i instalacji modułowych.

Zgodność z Normami

Przetwornik MAX-MB-3I-1-5A został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Przeznaczony do montażu w suchych pomieszczeniach, w temperaturze otoczenia zgodnej z dokumentacją techniczną.

Zastosowanie

Przetwornik znajduje zastosowanie wszędzie tam, gdzie konieczny jest zdalny, cyfrowy pomiar prądu w trzech fazach i przekazywanie danych do nadrzędnego systemu sterowania. Idealnie sprawdza się w automatyce budynkowej i przemysłowej.

• Monitorowanie obciążenia obwodów trójfazowych w rozdzielnicach głównych i podrozdzielniach – pomiar prądu za pomocą przekładników prądowych o standardowym uzwojeniu wtórnym 5 A.
• Integracja z systemami BMS (Building Management System) – przekazywanie wartości prądów dla optymalizacji zużycia energii i wykrywania przeciążeń.
• Współpraca z PLC lub przekaźnikami programowalnymi w celu generowania alarmów, sygnalizacji przekroczeń lub załączania odbiorników na podstawie rzeczywistego obciążenia.
• Diagnostyka i predykcyjne utrzymanie ruchu (PdM) w maszynach i urządzeniach przemysłowych – ciągły monitoring prądu silników, grzałek, transformatorów.

Wskazówki Montażowe

Montaż i podłączenie przetwornika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP oraz kwalifikacje w zakresie prac elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach, do których urządzenie będzie przyłączone. Przetwornik montuje się na szynie TH35 (DIN) w obudowie o stopniu ochrony IP20 lub wyższym. Do zacisków śrubowych należy podłączać przewody o przekroju do 2,5 mm², dokręcając je momentem 0,4 Nm. Przekrój przewodów zasilających i sygnałowych dobierz zgodnie z obowiązującymi normami oraz dokumentacją producenta.

FAQ

• Czy przetwornik posiada podświetlenie lub wyświetlacz? Nie. MAX-MB-3I-1-5A to przetwornik pomiarowy bez lokalnego wyświetlacza – wszystkie dane są dostępne wyłącznie przez łącze RS-485 MODBUS RTU. Do konfiguracji i odczytu konieczny jest zewnętrzny kontroler lub program nadzorczy.
• Jaki jest stopień ochrony obudowy? Stopień ochrony przetwornika to IP20. Urządzenie przeznaczone jest do montażu w pomieszczeniach suchych, w szafach lub rozdzielnicach o odpowiednim stopniu ochrony przed wilgocią i pyłem.
• Czy przetwornik mierzy prąd stały? Tak. Zakres pomiarowy obejmuje prąd zmienny AC (TrueRMS) do 5 A. Dodatkowo producent deklaruje możliwość pomiaru prądu stałego (DC) w tym samym zakresie – szczegóły konfiguracji znajdziesz w instrukcji. W obu przypadkach wymagane jest podłączenie przekładników prądowych o uzwojeniu wtórnym 5 A.
