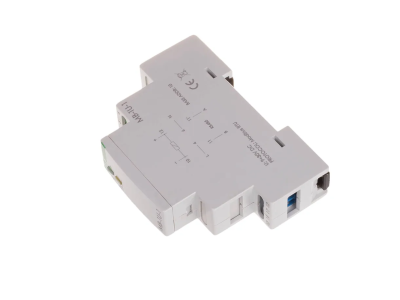

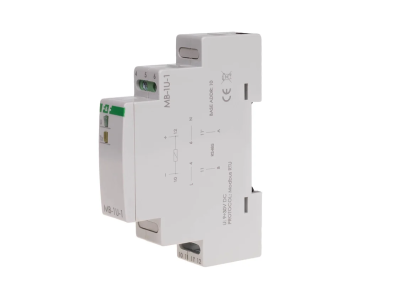

przetwornik pomiaru natężenia prądu, jednofazowy, z wyjściem MODBUS RTU | MAX-MB-1I-1-15A F&F

Alternatywny kod produktu: MB-1I-1 15A

Opis i Kluczowe Cechy

Przetwornik pomiaru natężenia prądu MAX-MB-1I-1-15A (1 moduł, symbol MAX-MB-1I-1-15A) to jednofazowe urządzenie pomiarowe z wyjściem MODBUS RTU, przeznaczone do precyzyjnego monitorowania prądu AC i DC. Zasilany napięciem 9÷30 V DC, mierzy prąd w zakresie 0÷15 A (AC) lub 0÷20 A (DC) z dokładnością TrueRMS i maksymalnym błędem pomiarowym 0,5%. Montaż na szynie 35 mm ułatwia integrację z szafami sterowniczymi.

• Wyjście MODBUS RTU (RS-485): Umożliwia zdalny monitoring i integrację z systemami nadrzędnymi (SCADA, PLC) poprzez protokół MODBUS RTU – kluczowe dla inteligentnych instalacji.
• Pomiar TrueRMS: Dokładne odwzorowanie rzeczywistego kształtu sygnału prądowego, niezależnie od zakłóceń harmonicznych.
• Zakres pomiarowy 0÷15 A AC / 0÷20 A DC: Praca z prądem zarówno zmiennym, jak i stałym, z możliwością bezpośredniego pomiaru bez dodatkowych przekładników.
• Niskie napięcie zasilania 9÷30 V DC: Kompatybilność z niskonapięciowymi systemami sterowania i zasilania buforowego.
• Montaż na szynie 35 mm (1 moduł): Standardowe wymiary ułatwiające montaż w szafach rozdzielczych i sterowniczych.

Zgodność z Normami

Przetwornik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego (EN 61010-1) i kompatybilności elektromagnetycznej (EN 61326-1).

Zastosowanie

Przetwornik MAX-MB-1I-1-15A przeznaczony jest do monitorowania obwodów jednofazowych w instalacjach przemysłowych, energetycznych i budynkowych, gdzie wymagane jest precyzyjne pomiarowe i zdalne sterowanie.

• Monitorowanie zużycia energii w obwodach odbiorników jednofazowych (silniki, grzejniki, oświetlenie).
• Integracja z systemami SCADA lub sterownikami PLC poprzez MODBUS RTU – zdalne odczyty i sterowanie.
• Pomiary w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Zastosowania laboratoryjne i testowe wymagające dokładnych odczytów prądu AC/DC.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przetwornik montować na szynie 35 mm (1 moduł) w szafie sterowniczej. Podłączenie kabla pomiarowego wykonać poprzez zaciski śrubowe 2,5 mm², zachowując polaryzację w przypadku pomiaru DC. Port RS-485 (MODBUS RTU) podłączyć zgodnie z dokumentacją systemu nadrzędnego. Parametry komunikacji (prędkość, adres) skonfigurować zgodnie z wymaganiami instalacji.

FAQ

• Czy przetwornik wymaga zewnętrznego zasilania napięciem 230V? Nie – urządzenie zasilane jest napięciem 9÷30 V DC, co pozwala na współpracę z układami niskonapięciowymi.
• Jaka jest maksymalna długość kabla dla portu RS-485? Długość kabla nie została określona w danych, jednak typowe zalecenia dla protokołu MODBUS RTU to do 1200 m przy prędkości 9600 bit/s. Dokładne dane należy sprawdzić w dokumentacji systemu.
• Czy przetwornik mierzy prąd stały i zmienny w jednym zakresie? Nie – zakresy są rozdzielone: 0÷15 A AC i 0÷20 A DC. W przypadku pomiaru DC należy używać odpowiedniego zakresu.
