przetwornik pomiaru napięcia, jednofazowy, z wyjściem MODBUS RTU | MAX-MB-1U-1 F&F

Alternatywny kod produktu: MB-1U-1

Opis i Kluczowe Cechy

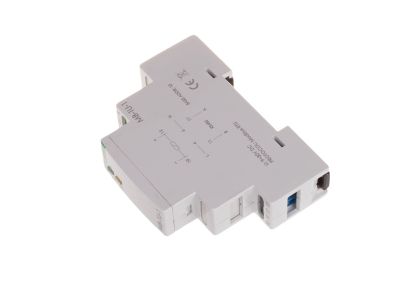

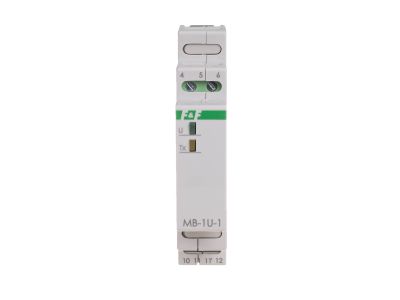

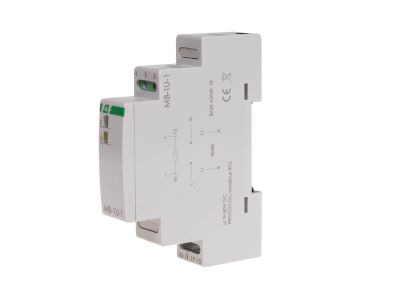

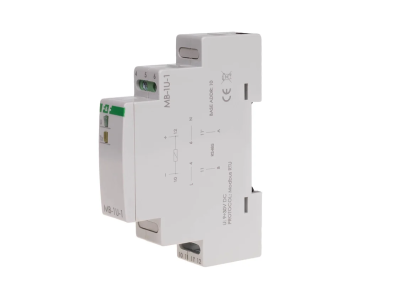

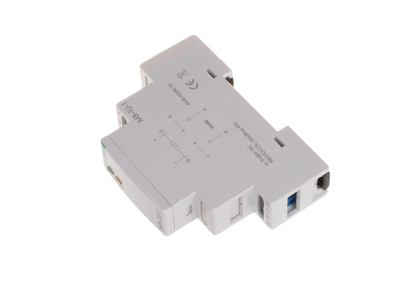

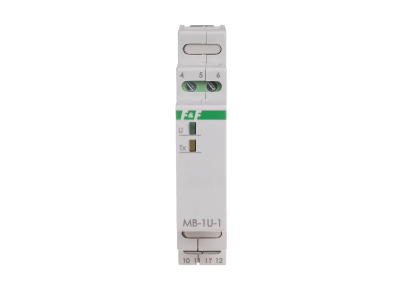

Przetwornik pomiaru napięcia jednofazowego MAX-MB-1U-1 to kompaktowe urządzenie (1 moduł 18 mm) przeznaczone do precyzyjnego pomiaru wartości skutecznej TrueRMS napięcia przemiennego (0–285 V AC) i stałego (0–400 V DC). Dzięki wbudowanemu interfejsowi RS-485 i protokołowi MODBUS RTU (tryb SLAVE) umożliwia bezpośrednią integrację z systemami automatyki, PLC i BMS – odczyt rejestrów z rozdzielczością 1 V i częstotliwością próbkowania 10 Hz zapewnia bieżący wgląd w parametry sieci.

• Zakres pomiaru TrueRMS – AC 0–285 V, DC 0–400 V: uniwersalne dopasowanie do obwodów jednofazowych – mierzysz zarówno napięcie sieciowe 230 V AC, jak i obwody stałe bez konieczności stosowania dodatkowych przetworników.
• Komunikacja MODBUS RTU (RS-485): łatwa integracja z nadrzędnym sterownikiem – ustawiana prędkość 1200–115200 bit/s, konfigurowalne bity stopu i parzystości, adres 1–247 – elastyczność w rozbudowanych sieciach.
• Maksymalny błąd pomiarowy 0,5%, błąd przetwarzania ±0,5%: gwarancja wiarygodności danych – precyzyjne monitorowanie napięcia bez ryzyka fałszywych alarmów lub błędnych decyzji sterujących.
• Izolacja galwaniczna WE–WY 3 kV: bezpieczeństwo transmisji – separacja obwodu pomiarowego od magistrali RS-485 chroni urządzenia systemowe przed przepięciami.
• Szerokość 1 modułu (18 mm), montaż na szynie TH35: oszczędność miejsca w rozdzielnicy – idealny do modernizacji istniejących szaf sterowniczych bez rozbudowy obudowy.

Zgodność z Normami

Przetwornik MAX-MB-1U-1 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami stawianymi aparaturze elektrycznej stosowanej w budynkach i instalacjach przemysłowych.

Zastosowanie

Przetwornik sprawdza się wszędzie tam, gdzie niezbędny jest zdalny, cyfrowy odczyt napięcia w czasie rzeczywistym. Dzięki kompaktowej obudowie i komunikacji MODBUS RTU może być stosowany zarówno w nowych, jak i modernizowanych instalacjach.

• Monitoring napięcia w rozdzielnicach głównych i podrozdzielnicach budynków komercyjnych – stała kontrola jakości zasilania.
• Integracja z systemami BMS (Building Management Systems) – przesyłanie danych o napięciu do centralnego panelu zarządzania energią.
• Pomiar napięcia w obwodach sterowania PLC – bezpośrednie odczytywanie przez kontroler za pomocą protokołu MODBUS RTU.
• Automatyka przemysłowa: monitorowanie napięcia szyn zasilających 24 V DC lub 230 V AC w szafach sterowniczych.

Wskazówki Montażowe

Montaż i uruchomienie przetwornika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania oraz napięcie mierzone. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przyłącza wykonaj za pomocą zacisków śrubowych (maks. przekrój przewodu 2,5 mm²) z momentem dokręcania 0,4 Nm. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz wartością prądu w obwodzie. Po zakończeniu montażu sprawdź poprawność połączeń i ustaw parametry komunikacji przed podaniem napięcia.

FAQ

• Czy przetwornik posiada podświetlenie wyświetlacza LED? MAX-MB-1U-1 nie jest wyposażony w wyświetlacz – dane pomiarowe przekazywane są wyłącznie cyfrowo przez interfejs MODBUS RTU. Do odczytu wartości niezbędny jest nadrzędny system sterowania lub konwerter USB-RS485.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic suchych pomieszczeń, bez narażenia na wilgoć i zapylenie.
• W jakim trybie pracy działa port RS-485? Przetwornik pracuje wyłącznie w trybie SLAVE – odpowiada na zapytania wysyłane przez mastera (np. PLC, sterownik BMS). Adres (1–247) oraz parametry transmisji są konfigurowane przez użytkownika przed podłączeniem do sieci.
