Przetwornik napięciowy 0-500V wyjście 0-10V 4-20mA 24VDC | RMCV60BD Schneider Electric

Opis i Kluczowe Cechy

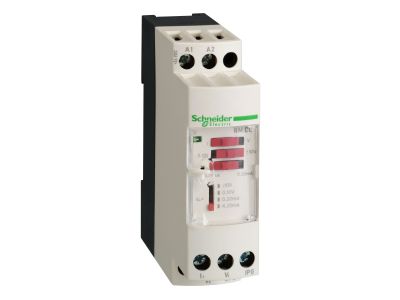

Przetwornik napięciowy Schneider Electric z serii Zelio Analog, o numerze katalogowym RMCV60BD, to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnej konwersji sygnałów napięciowych AC/DC na standardowe sygnały analogowe wykorzystywane w systemach automatyki przemysłowej. Urządzenie charakteryzuje się wyjątkową elastycznością dzięki możliwości wyboru zakresu wejściowego: 0...50 V, 0...300 V oraz 0...500 V AC/DC przy częstotliwości 50/60 Hz. Pozwala to na monitorowanie szerokiego spektrum parametrów sieci zasilających oraz obwodów sterowniczych.

Kluczową zaletą modelu RMCV60BD jest jego uniwersalne wyjście analogowe, które użytkownik może przełączać pomiędzy standardami napięciowymi 0...10 V (przy impedancji obciążenia ≥ 100 kΩ) oraz prądowymi 0...20 mA i 4...20 mA (przy impedancji ≤ 500 Ω). Dzięki zasilaniu napięciem bezpiecznym 24V DC, przetwornik idealnie wpisuje się w nowoczesne standardy szaf sterowniczych, zapewniając separację galwaniczną i bezpieczeństwo procesów pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej, co jest znakiem rozpoznawczym marki Schneider Electric. Przetwornik spełnia wymagania dyrektyw niskonapięciowych oraz EMC, co gwarantuje stabilną pracę nawet w trudnych warunkach przemysłowych, gdzie występują zakłócenia generowane przez falowniki czy styczniki. Posiada certyfikację niezbędną do stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie Unii Europejskiej.

Zastosowanie

Przetwornik RMCV60BD znajduje szerokie zastosowanie w systemach monitoringu energii oraz w układach sterowania PLC. Jest niezastąpiony w aplikacjach takich jak:

• Monitorowanie napięcia szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Integracja sygnałów z generatorów i transformatorów z systemami nadrzędnymi SCADA.
• Zabezpieczenie maszyn przed nadmiernym wzrostem lub spadkiem napięcia zasilającego.
• Konwersja sygnałów wysokiego napięcia na bezpieczne sygnały sterownicze dla sterowników PLC i modułów wejść analogowych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza proces instalacji w szafie sterowniczej. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Zasilanie: Należy doprowadzić stabilizowane napięcie 24V DC do odpowiednich zacisków zasilających.
• Podłączenie wejścia: Przewody pomiarowe powinny być dobrane odpowiednio do mierzonego napięcia (do 500V AC/DC). Zaleca się stosowanie końcówek tulejkowych dla zapewnienia trwałego styku.
• Konfiguracja wyjścia: Przed uruchomieniem należy ustawić przełączniki konfiguracyjne na boku obudowy zgodnie z wymaganym typem sygnału wyjściowego (0-10V, 0-20mA lub 4-20mA).
• Separacja: Należy zachować odpowiednie odstępy od urządzeń generujących silne pole magnetyczne, aby uniknąć zakłóceń sygnału pomiarowego.

FAQ

• Czy przetwornik wymaga zewnętrznego zasilania? Tak, urządzenie wymaga zasilania pomocniczego o wartości 24V DC do poprawnego działania układów elektronicznych i separacji sygnałów.
• Jakie zakresy napięć wejściowych obsługuje ten model? Przetwornik jest wielozakresowy i obsługuje napięcia 0...50V, 0...300V oraz 0...500V zarówno dla prądu stałego (DC), jak i przemiennego (AC 50/60 Hz).
• Czy mogę zmienić sygnał wyjściowy z 4-20mA na 0-10V? Tak, wyjście jest przełączalne, co pozwala na łatwe dostosowanie urządzenia do wymagań wejścia analogowego w sterowniku PLC.
