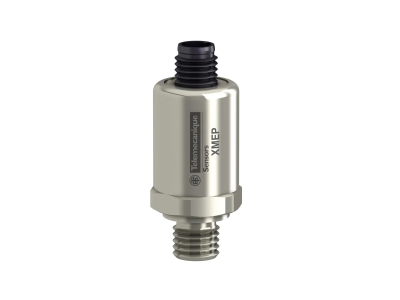

Przetwornik ciśnienia 100 BAR 4-20MA G1/4 | XMEP100BD21F Telemecanique Sensors

Opis i Kluczowe Cechy

Przetwornik ciśnienia Telemecanique Sensors o numerze katalogowym XMEP100BD21F to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się zakresem pomiarowym do 100 bar, co pozwala na precyzyjne monitorowanie wysokich ciśnień w układach hydraulicznych i pneumatycznych. Wykorzystanie standardowego sygnału analogowego 4-20 mA gwarantuje wysoką odporność na zakłócenia elektromagnetyczne oraz umożliwia przesyłanie danych na znaczne odległości bez utraty jakości sygnału.

• Wysoka precyzja: Przetwornik zapewnia stabilny odczyt parametrów, co jest kluczowe dla bezpieczeństwa i wydajności systemów automatyki.
• Solidna konstrukcja: Obudowa wykonana z materiałów odpornych na trudne warunki środowiskowe zapewnia długą żywotność urządzenia.

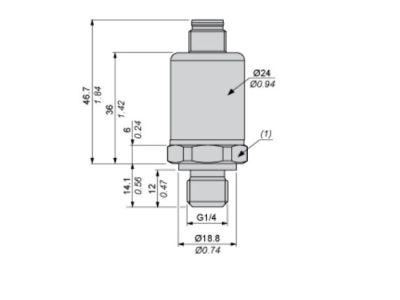

• Przyłącze procesowe G1/4: Standardowy gwint zewnętrzny G1/4 cala (A) pozwala na łatwą integrację z większością instalacji bez konieczności stosowania specjalistycznych adapterów.
• Sygnał wyjściowy 4-20 mA: Najpopularniejszy standard w automatyce przemysłowej, ułatwiający współpracę ze sterownikami PLC i systemami SCADA.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdza jego niezawodność w sektorze elektro-technicznym. Przetwornik spełnia wymagania dyrektyw kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko błędnych odczytów w pobliżu falowników czy silników dużej mocy. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu i użytkowania na rynku europejskim w instalacjach przemysłowych.

Zastosowanie

Przetwornik XMEP100BD21F znajduje szerokie zastosowanie w wielu gałęziach przemysłu, gdzie kluczowa jest kontrola ciśnienia mediów płynnych i gazowych. Idealnie sprawdza się w:

• Układach hydrauliki siłowej: Monitorowanie ciśnienia oleju w prasach, wtryskarkach oraz maszynach budowlanych.
• Systemach pneumatycznych: Kontrola sprężonego powietrza w liniach produkcyjnych i narzędziach warsztatowych.
• Chłodnictwie i klimatyzacji: Nadzór nad ciśnieniem czynników chłodniczych w dużych agregatach.
• Gospodarce wodno-ściekowej: Pomiar ciśnienia w pompowniach i systemach irygacyjnych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem bezawaryjnej pracy przetwornika. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować klucze płaskie o odpowiednim rozmiarze, unikając nadmiernej siły, która mogłaby uszkodzić gwint G1/4 lub uszczelnienie.
• Pozycjonowanie: Zaleca się montaż w miejscu minimalizującym wpływ wibracji oraz pulsacji ciśnienia (w razie potrzeby zastosować tłumik pulsacji).
• Podłączenie elektryczne: Należy upewnić się, że przewody sygnałowe są odpowiednio ekranowane, a zasilanie mieści się w zakresie dopuszczalnym przez producenta dla pętli prądowej 4-20 mA.
• Uszczelnienie: Zastosowanie odpowiedniej podkładki uszczelniającej lub taśmy teflonowej (zależnie od medium) zapewni szczelność połączenia procesowego.

FAQ

• Czy przetwornik może pracować z agresywnymi mediami? Należy zweryfikować kompatybilność materiałową części zwilżanych przetwornika z konkretną substancją chemiczną. Standardowo urządzenie jest przeznaczone do olejów hydraulicznych i powietrza.
• Jaki jest stopień ochrony IP tego urządzenia? Przetworniki serii XMEP zazwyczaj oferują wysoki stopień ochrony (np. IP65 lub IP67), co pozwala na pracę w miejscach narażonych na zapylenie i zachlapania.
• Czy wymagana jest kalibracja po zakupie? Urządzenie jest fabrycznie skalibrowane przez Telemecanique Sensors i gotowe do pracy natychmiast po prawidłowym montażu.
