Przetwornik analogowy temperatury MAX-AT-2U napięciowy 0-10V podtynkowy | Max-AT-2U F&F

Alternatywny kod produktu: Max AT-2U

Opis i Kluczowe Cechy

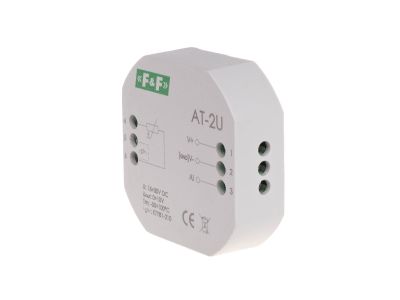

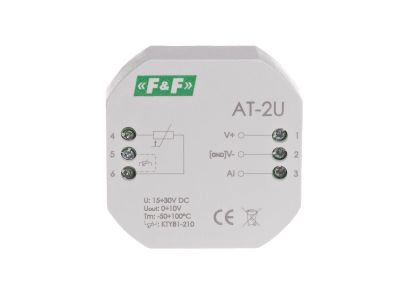

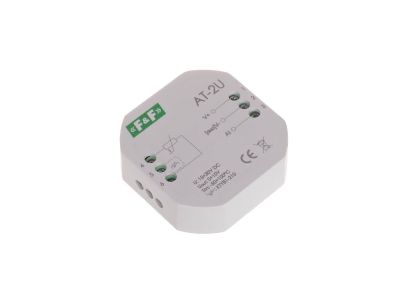

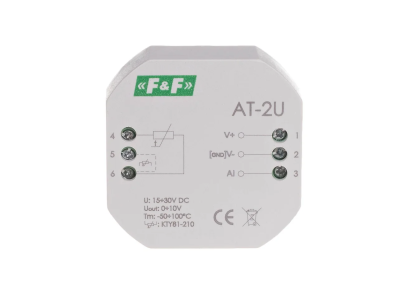

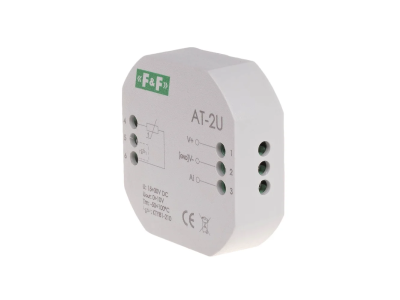

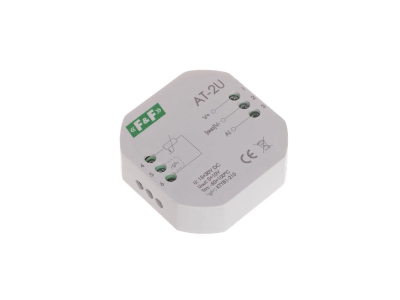

Przetwornik analogowy temperatury MAX-AT-2U to napięciowe urządzenie (0‑10 V) przeznaczone do pomiaru temperatury za pomocą zewnętrznego czujnika i przekształcania jej na unifikowany sygnał napięciowy. Zasilany napięciem 9÷30 V DC, obejmuje zakres pomiarowy od -50 °C do 100 °C. Wymiary (śr. 55 mm, wys. 13 mm) oraz montaż w puszce podtynkowej Ø60 ułatwiają instalację w istniejących rozdzielnicach i puszkach instalacyjnych.

• Zakres pomiarowy -50 °C ÷ 100 °C: umożliwia monitorowanie zarówno niskich, jak i wysokich temperatur w szerokim spektrum zastosowań – od zamrażalni po procesy grzewcze.
• Sygnał wyjściowy 0÷10 V: standardowy analogowy sygnał napięciowy, kompatybilny z większością sterowników PLC, regulatorów HVAC i systemów automatyki budynkowej.
• Maksymalny błąd pomiarowy ±1,5 °C: zapewnia wiarygodne odwzorowanie temperatury w krytycznych punktach instalacji, minimalizując ryzyko błędnych decyzji sterujących.
• Wewnętrzny czujnik KTY81‑210 + obsługa zewnętrznej sondy RT/RT2: elastyczny wybór punktu pomiarowego – możliwość pracy z czujnikiem wbudowanym lub zdalnym.
• Napięcie zasilania 9÷30 V DC i pobór mocy 0,8 W: niskie zużycie energii oraz szeroki zakres napięć ułatwiają integrację w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Stopień ochrony IP20 pozwala na bezpieczną pracę w suchych pomieszczeniach, w rozdzielnicach lub puszkach instalacyjnych.

Zastosowanie

Przetwornik MAX-AT-2U znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar temperatury z przetworzeniem na sygnał napięciowy 0‑10 V – w systemach automatyki budynkowej, przemysłowej oraz instalacjach HVAC.

• Sterowanie ogrzewaniem i klimatyzacją w budynkach inteligentnych oraz systemach BMS.
• Monitorowanie temperatury w szafach sterowniczych, rozdzielnicach i serwerowniach.
• Współpraca z regulatorami PLC, przekaźnikami programowalnymi i sterownikami HVAC jako źródło sygnału pomiarowego.
• Pomiary temperatury w procesach technologicznych w zakresie -50…100 °C (np. przechowywanie żywności, komory klimatyczne).

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Przetwornik instaluje się w puszce podtynkowej o średnicy min. 60 mm. Zaciski śrubowe przystosowane są do przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm. Należy zapewnić temperaturę otoczenia w granicach -20÷50 °C oraz unikać kondensacji wilgoci wewnątrz puszki.

FAQ

• Jaki zakres temperatur może mierzyć przetwornik MAX-AT-2U? Zakres pomiarowy wynosi od -50°C do 100°C, co pozwala na monitorowanie zarówno niskich, jak i wysokich temperatur w wielu zastosowaniach.
• Jakiego typu jest wyjście sygnałowe? Wyjście jest analogowe napięciowe w standardzie 0‑10 V, kompatybilne z typowymi wejściami sterowników PLC i regulatorów.
• Czy mogę użyć zewnętrznej sondy? Jaka jest maksymalna długość przewodu sygnałowego? Tak, przetwornik obsługuje zewnętrzną sondę RT/RT2. Maksymalna długość przewodu wyjścia sygnałowego wynosi 20 m, co umożliwia umieszczenie czujnika w pewnej odległości od przetwornika.
