Przetwornik analogowy natężenia prądu jednofazowy AC-1I 5A | MAX-AC-1I-5A F&F

Opis i Kluczowe Cechy

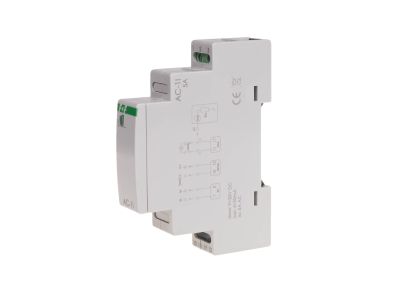

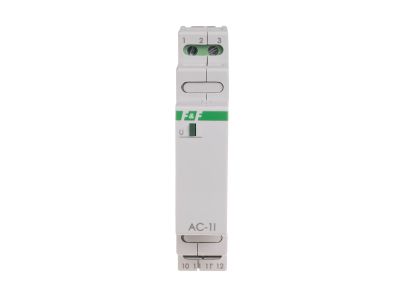

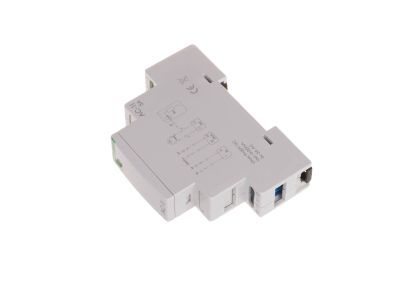

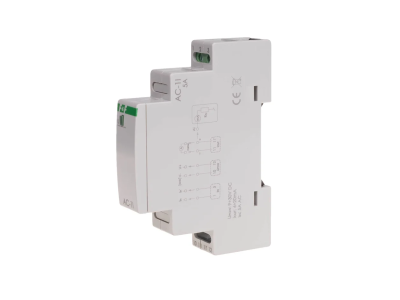

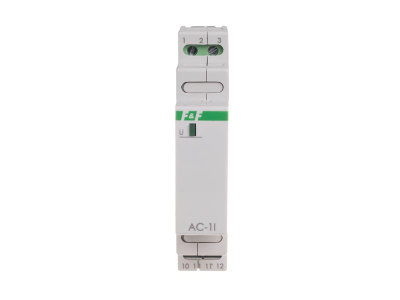

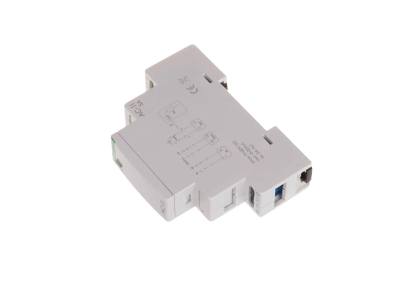

Przetwornik analogowy natężenia prądu AC-1I 5A marki F&F to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania parametrów sieci elektrycznych. Moduł ten służy do pomiaru natężenia prądu zmiennego (AC) lub stałego (DC) i przekształcania mierzonej wartości na unifikowany analogowy sygnał prądowy w standardzie 4÷20 mA. Dzięki zastosowaniu technologii TrueRMS, urządzenie gwarantuje rzetelny pomiar nawet w przypadku odkształconych przebiegów prądowych, co jest kluczowe w nowoczesnych instalacjach zasilających.

• Sygnał wyjściowy 4÷20 mA: Standardowy sygnał prądowy pozwala na przesyłanie danych na odległość do 300 metrów bez ryzyka znaczących zakłóceń, co ułatwia integrację z systemami PLC i SCADA.
• Wysoka izolacja galwaniczna: Napięcie przebicia na poziomie 2,1 kV między wejściem a wyjściem zapewnia bezpieczeństwo układów sterowania i separację od obwodów siłowych.
• Precyzja przetwarzania: Błąd przetwarzania wynoszący zaledwie ±0,5% oraz maksymalny błąd pomiarowy ±0,2 A gwarantują wysoką powtarzalność i dokładność odczytów.
• Odporność na przeciążenia: Urządzenie wytrzymuje chwilowe przeciążenia prądowe do 100 A przez czas 100 ms, co chroni przetwornik przed uszkodzeniem podczas rozruchów maszyn.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty cieplne wewnątrz rozdzielnicy.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Przetwornik spełnia rygorystyczne wymogi dotyczące izolacji galwanicznej (2,1 kV), co jest niezbędne w profesjonalnych aplikacjach przemysłowych wymagających wysokiej niezawodności.

Zastosowanie

Przetwornik AC-1I 5A znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach zarządzania energią (EMS). Jest idealnym rozwiązaniem do:

• Współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A w celu monitorowania dużych obciążeń.
• Systemów monitoringu zużycia energii w zakładach produkcyjnych.
• Układów detekcji awarii i przeciążeń silników elektrycznych.
• Integracji z systemami inteligentnych budynków (BMS) do optymalizacji kosztów operacyjnych.
• Pomiaru prądu w obwodach DC do 400 V oraz AC do 285 V.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przetwornik zajmuje szerokość jednego modułu (18 mm) i jest przeznaczony do montażu na standardowej szynie TH-35 (DIN). Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne połączenie przewodów. Należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie wymaga zasilania DC w szerokim zakresie 9÷30 V, co pozwala na elastyczne dopasowanie do istniejącej infrastruktury zasilającej.

FAQ

• Czy przetwornik wymaga zewnętrznego zasilania? Tak, urządzenie wymaga zasilania pomocniczego o napięciu z zakresu 9÷30 V DC.
• Czy mogę podłączyć przetwornik bezpośrednio do obwodu o natężeniu 100 A? Nie, bezpośredni pomiar jest możliwy w zakresie do 15 A AC lub 20 A DC. Przy wyższych prądach należy zastosować odpowiedni przekładnik prądowy, z którego sygnał (np. 5 A) zostanie podany na wejście przetwornika.
• Jaka jest maksymalna odległość przesyłu sygnału wyjściowego? Dzięki zastosowaniu pętli prądowej 4-20 mA, sygnał może być przesyłany przewodem o długości do 300 metrów bez utraty dokładności.
• W jakich temperaturach może pracować urządzenie? Przetwornik jest przystosowany do pracy w szerokim zakresie temperatur od -20°C do +50°C.
