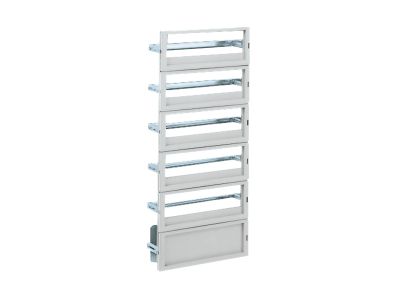

PRZESŁONA CZOŁOWA 6RZĘD 198MOD 1000X750 | NSYDLP198G Schneider Electric

Opis i Kluczowe Cechy

Przesłona czołowa o symbolu NSYDLP198G to element wyposażenia szaf rozdzielczych przeznaczony do estetycznego i funkcjonalnego przykrycia przestrzeni montażowej. Wykonana w konfiguracji 6 rzędów, oferuje miejsce na 198 modułów (standard 18 mm każdy), co pozwala na uporządkowaną instalację dużej liczby aparatury modułowej. Wymiary płyty czołowej (1000 x 750 mm) są kompatybilne z typowymi obudowami przemysłowymi, zapewniając pełne dopasowanie i łatwy montaż.

• Liczba rzędów – 6: umożliwia wygodny podział aparatury na logiczne grupy, ułatwiając identyfikację i serwisowanie obwodów.
• Pojemność modułów – 198: zapewnia dużą rezerwę miejsca na rozbudowę instalacji w przyszłości bez konieczności wymiany całej szafy.
• Wymiary – 1000 x 750 mm: standardowy format pasujący do wielu szaf rozdzielczych, gwarantujący stabilne osadzenie i estetyczne wykończenie.
• Konstrukcja czołowa: umożliwia zabudowę przycisków, przełączników, styczników i innych elementów modułowych w sposób uporządkowany i bezpieczny.
• Uniwersalne zastosowanie: kompatybilna z szeroką gamą obudów typu Schrack, Spacial S3D, S3X (zgodność mechaniczna z rynkiem DIN).

Zgodność z Normami

Przesłona czołowa NSYDLP198G wykonana jest zgodnie z obowiązującymi normami europejskimi dla akcesoriów szaf rozdzielczych. Posiada certyfikat CE, co potwierdza jej zgodność z wymaganiami bezpieczeństwa i jakości. W przypadku montażu w rozdzielnicy należy przestrzegać wytycznych producenta szafy oraz ogólnych przepisów dotyczących budowy instalacji elektrycznych.

Zastosowanie

Przesłona czołowa znajduje zastosowanie w rozdzielniach elektrycznych, gdzie wymagane jest estetyczne i bezpieczne przykrycie przestrzeni z aparaturą modułową. Doskonale sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach handlowych.

• Montaż w szafach rozdzielczych do sterowania i zabezpieczania obwodów oświetleniowych, gniazd wtykowych i odbiorów przemysłowych.
• Zabudowa styczników, przekaźników i modułów automatyki w systemach sterowania PLC.
• Tworzenie czytelnych pól operatorskich z przyciskami, przełącznikami i lampkami sygnalizacyjnymi.
• Modernizacja istniejących rozdzielnic – łatwe dodanie panelu czołowego umożliwiającego szybki dostęp do aparatury.

Wskazówki Montażowe

Montaż przesłony czołowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przesłonę mocuje się do profili szafy (zgodnie z instrukcją obudowy). W przypadku konieczności docinania otworów na aparaturę należy używać narzędzi niepowodujących deformacji blachy. Przekroje przewodów oraz momenty dokręcania elementów mocujących dobieraj zgodnie z dokumentacją techniczną szafy.

FAQ

• Jakie są dokładne wymiary przesłony? Wymiary płyty czołowej to 1000 mm wysokości i 750 mm szerokości. Przeznaczona jest dla 6 rzędów modułowych (każdy rząd mieści standardowe 33 moduły 18 mm, co daje łącznie 198 modułów).
• Czy przesłona jest odporna na kurz i wodę? Produkt nie posiada podanego stopnia ochrony IP – jest przeznaczony do stosowania wewnątrz szafy rozdzielczej, która zapewnia właściwą obudowę. Nie należy stosować go jako samodzielnego elementu na zewnątrz.
• Czy można montować aparaturę modułową bezpośrednio w przesłonie? Tak, przesłona posiada miejsce pod standardowe moduły szerokości 18 mm (1 moduł). Należy wyciąć odpowiednie otwory zgodnie z wymaganiami producenta aparatury i szafy.
