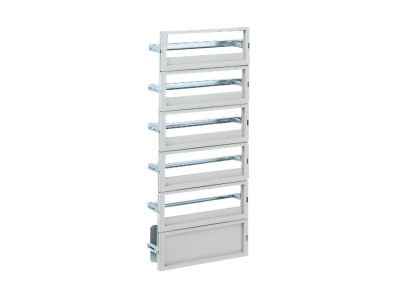

PRZESŁONA CZOŁOWA 6RZĘD 114MOD 1250X500 | NSYDLP114PG Schneider Electric

Opis i Kluczowe Cechy

Przesłona czołowa o symbolu NSYDLP114PG to element wyposażenia rozdzielnic elektrycznych przeznaczony do przykrycia wnętrza obudowy. Dzięki 6 rzędom i 114 modułom zapewnia elastyczną aranżację aparatury modułowej. Wymiary 1250x500 mm gwarantują dopasowanie do standardowych obudów, a solidna konstrukcja chroni zainstalowane urządzenia przed przypadkowym dotykiem.

• 6 rzędów modułów: Umożliwia uporządkowane rozmieszczenie dużej liczby aparatów modułowych w jednej obudowie, oszczędzając miejsce i ułatwiając okablowanie.
• 114 modułów łącznej pojemności: Pozwala na wykonanie rozbudowanych instalacji w jednej przesłonie, co redukuje liczbę potrzebnych obudów i skraca czas montażu.
• Wymiary 1250 x 500 mm: Pasują do typowych obudów o szerokości 1,25 m i wysokości 0,5 m, co zapewnia kompatybilność z popularnymi rozwiązaniami obudów rozdzielczych.
• Konstrukcja jako pokrywa czołowa: Zapewnia mechaniczną ochronę aparatury modułowej przed przypadkowym dotykiem oraz czynnikami zewnętrznymi (w zależności od obudowy).
• Łatwy montaż na obudowie: Standardowe mocowanie śrubowe umożliwia szybki i stabilny montaż bez dodatkowych modyfikacji.

Zgodność z Normami

Przesłona została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dotyczących obudów elektrycznych i jest oznakowana znakiem CE. Przed montażem należy upewnić się, że cała rozdzielnica spełnia odpowiednie normy dla danego zastosowania (np. EN 61439).

Zastosowanie

Przesłona czołowa NSYDLP114PG znajduje zastosowanie w rozdzielnicach elektrycznych jako przednia pokrywa chroniąca aparaturę modułową. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych.
• Instalacjach wymagających dużej gęstości aparatury modułowej – sterowników, styczników, wyłączników, przycisków i sygnalizacji.
• Modernizacjach istniejących rozdzielnic, gdzie konieczne jest zwiększenie liczby modułów przy zachowaniu standardowych wymiarów obudowy.
• Obudowach do tablic rozdzielczych montowanych wewnątrz, gdzie wymagana jest ochrona przed dotykiem i estetyczne wykończenie frontu.

Wskazówki Montażowe

Montaż przesłony czołowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed rozpoczęciem prac należy sprawdzić kompatybilność wymiarową z obudową. Mocowanie odbywa się za pomocą dostarczonych lub zalecanych przez producenta elementów złącznych. Momenty dokręcania śrub należy stosować zgodnie z dokumentacją obudowy. Przekrój i rodzaj przewodów wewnątrz rozdzielnicy należy dobrać do projektowanego obciążenia oraz wymogów norm instalacyjnych.

FAQ

• Jakie są dokładne wymiary przesłony? Wymiary gabarytowe wynoszą 1250 mm szerokości i 500 mm wysokości. Należy je zweryfikować z wymiarami montażowymi obudowy przed zakupem.
• Ile modułów mogę zamontować w tej przesłonie? Przesłona oferuje łącznie 114 modułów rozmieszczonych w 6 rzędach, co przy standardowym module 18 mm daje elastyczne możliwości konfiguracji aparatury.
• Czy przesłona nadaje się do obudów zewnętrznych? Przesłona przeznaczona jest do stosowania w rozdzielnicach wewnętrznych. Stopień ochrony całej obudowy zależy od konstrukcji korpusu i uszczelnień – brak w danych informacji o klasie IP samej przesłony, dlatego należy ją stosować wyłącznie w obudowach o odpowiedniej ochronie przed środowiskiem.
