PRZESŁONA CZOŁOWA 6RZĘD 114MOD 1000X500 | NSYDLP114G Schneider Electric

Opis i Kluczowe Cechy

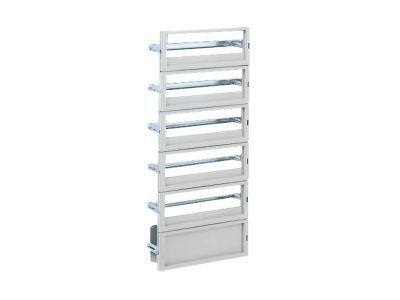

Przesłona czołowa NSYDLP114G przeznaczona jest do osłony czołowej rozdzielnic i szaf sterowniczych. Wykonana w formacie 1000x500 mm, oferuje 6 rzędów modułów o łącznej pojemności 114 modułów (szerokość 1 modułu = 17,5 mm). Dzięki dużym wymiarom umożliwia ergonomiczne rozmieszczenie dużej liczby aparatury modułowej, zachowując czytelność i łatwy dostęp do elementów sterujących.

• Wymiary 1000 x 500 mm: dopasowane do standardowych szaf o szerokości 1000 mm, zapewniają dużą powierzchnię montażową bez konieczności łączenia kilku przesłon.
• Pojemność 114 modułów w 6 rzędach: pozwala na instalację licznych wyłączników, styczników, przycisków i innych modułów w uporządkowany sposób.
• 6 rzędów modułów: ułatwia segregację obwodów i poprawia ergonomię pracy – każdy rząd może odpowiadać innej strefie instalacji.
• Konstrukcja przeznaczona do zabudowy w rozdzielnicach: gwarantuje stabilne mocowanie i estetyczne wykończenie frontu szafy.
• Uniwersalne wymiary montażowe: kompatybilne z większością obudów modułowych dostępnych na rynku, co upraszcza modernizacje i rozbudowę.

Zgodność z Normami

Przesłona czołowa NSYDLP114G została zaprojektowana zgodnie z ogólnymi wymogami dla osprzętu rozdzielnic niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Brak szczegółowych numerów norm w dokumentacji producenta; zaleca się montaż w standardowych warunkach pracy rozdzielnic do 1000 V AC.

Zastosowanie

Przesłona czołowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest estetyczne i funkcjonalne zabezpieczenie aparatury modułowej przed przypadkowym dotykiem oraz pyłem (w obudowach o stopniu ochrony min. IP2X). Przeznaczona do rozdzielnic i szaf sterowniczych w budynkach mieszkalnych, biurowych, przemysłowych oraz w automatyce.

• W rozdzielnicach głównych i podrozdzielnicach jako osłona czołowa dla wyłączników, styczników i przycisków.
• W szafach sterowniczych systemów automatyki budynkowej i przemysłowej.
• W instalacjach oświetleniowych i siłowych, gdzie wymagana jest estetyczna zabudowa modułów.
• Jako element modernizacji istniejących rozdzielnic – umożliwia uporządkowanie i zwiększenie liczby modułów.

Wskazówki Montażowe

Montaż przesłony czołowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Przesłonę mocuje się do ramy obudowy za pomocą dostarczonych lub dedykowanych elementów montażowych (zgodnie z instrukcją producenta). Przekroje przewodów wewnątrz szafy muszą być dobrane do prądów obciążenia. Po montażu należy sprawdzić, czy wszystkie moduły są prawidłowo osadzone, a przesłona nie blokuje dostępu do aparatury wymagającej obsługi.

FAQ

• Jakie są wymiary zewnętrzne przesłony? Wymiary to 1000 mm szerokości i 500 mm wysokości. Są to wymiary całkowite płyty czołowej, a nie otworu montażowego – przed zamówieniem zaleca się porównanie z wymiarami ramy szafy.
• Ile modułów 17,5 mm mogę zamontować? Przesłona pomieści 114 modułów, rozłożonych w 6 rzędach. Każdy rząd mieści 19 modułów (114 / 6 = 19).
• Czy przesłona jest kompatybilna ze standardowymi szafami Rittal, Schneider itp.? Producent nie podał listy kompatybilnych obudów. Wymiary 1000x500 mm są standardowe dla wielu szaf, ale przed zakupem warto sprawdzić wymiary mocowania w danej szafie.
