Przepust pod dławiki metryczne 4xM20/M25 22xM20, TwinLine, TZ103P10 (opak 10szt) | 2CPX010455R9999 ABB

Alternatywny kod produktu: 2CPX010455R9999

Opis i Kluczowe Cechy

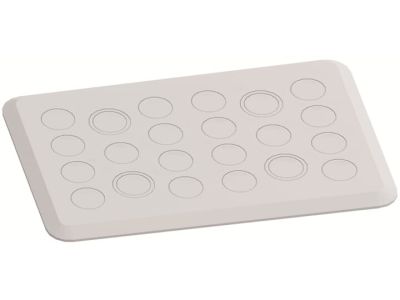

Przepust pod dławiki metryczne TZ103P10 (symbol 2CPX010455R9999) z serii TwinLine to rozwiązanie ułatwiające organizację wprowadzeń kabli do szaf sterowniczych, rozdzielnic i obudów aparatury. Przepust pozwala na równoczesne zamocowanie 4 dławików metrycznych M20/M25 oraz 22 dławików M20, tworząc elastyczne i uporządkowane punkty wprowadzenia przewodów. Konstrukcja z tworzywa poliamidowego zapewnia trwałość i odporność na korozję.

• Uniwersalne mocowanie 4xM20/M25 + 22xM20: Umożliwia grupowanie i organizowanie wielu kabli w jednym punkcie wprowadzenia, redukując liczbę otworów w obudowie.
• Tworzywo poliamidowe: Wysoka wytrzymałość mechaniczna i odporność na czynniki chemiczne, gwarantujące długą żywotność w środowiskach przemysłowych.
• Seria TwinLine: Zoptymalizowana konstrukcja ułatwiająca montaż i dostosowanie do różnych konfiguracji dławików.
• Opakowanie 10 sztuk: Wystarczająca ilość do większych instalacji lub wielu punktów wprowadzenia kabli w szafach rozdzielczych.
• Ochrona przed wnikaniem pyłu: Redukuje ryzyko zapylenia wnętrza szafy dzięki szczelnemu mocowaniu dławików.

Zgodność z Normami

Przepust spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Wykonany z materiałów zgodnych z normami VDE i IEC dotyczącymi bezpieczeństwa elektrycznego i ochrony przed pyłem w środowiskach przemysłowych.

Zastosowanie

Przepust TZ103P10 znajduje zastosowanie w miejscach, gdzie wymagane jest uporządkowane i szczelne wprowadzenie kabli do obudów elektrycznych.

• Organizacja wprowadzeń kabli w szafach sterowniczych i rozdzielnicach przemysłowych.
• Mocowanie dławików w obudowach maszyn i urządzeń elektronicznych.
• Stosowanie w szafach telekomunikacyjnych i serwerowniach do grupowania kabli sieciowych i zasilających.
• Instalacje w zakładach przemysłowych, gdzie wymagana jest wysoka odporność na warunki środowiskowe.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie. Przepust należy zamontować w wyciętym otworze o odpowiednich wymiarach, a następnie zablokować za pomocą dostarczonych elementów mocujących. Dławiki należy dokręcić z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Upewnić się, że wszystkie połączenia są szczelne i nie ma luzów, które mogłyby prowadzić do wnikania pyłu lub wilgoci.

FAQ

• Czy przepust można stosować w środowiskach wilgotnych? Przepust wykonany z poliamidu zapewnia pewne mocowanie dławików, jednak nie jest przeznaczony do bezpośredniego kontaktu z wodą. Do zastosowań w wilgotnych warunkach zalecane jest uzupełnienie o dodatkowe uszczelnienie.
• Jaki jest zakres średnic dławików, które można zamocować w tym przepuście? Przepust wyposażony jest w 4 otwory M20/M25 i 22 otwory M20, co pozwala na montaż dławików o tych metrycznych rozmiarach.
• Czy przepust jest odporny na działanie olejów i smarów? Tworzywo poliamidowe stosowane w przepuście charakteryzuje się wysoką odpornością chemiczną, w tym na oleje i smary, co zapewnia trwałość w trudnych warunkach przemysłowych.
