Przepust kablowy z membraną 445x 130mm do S3D o szerokości 500mm, głębokości 200…250mm Spacial | NSYTLEME Schneider Electric

Opis i Kluczowe Cechy

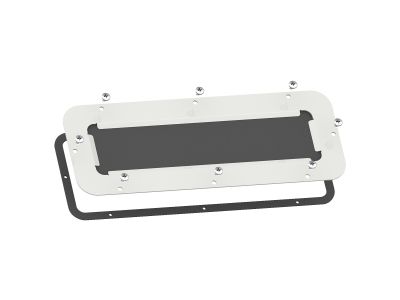

Przepust kablowy z membraną NSYTLEME to akcesorium dedykowane do obudów Spacial S3D o szerokości 500 mm i głębokości 200…250 mm. Zaprojektowany jako płyta dławnicy dla kabli elastycznych, umożliwia szybki i czysty montaż bez użycia dławnic – membrana jest dająca się przebić wkrętakiem, co ułatwia wprowadzenie przewodów. Wymiary płyty 445×130 mm zapewniają dużą elastyczność w prowadzeniu kabli o średnicy od 10 do 26 mm.

• Membrana z HCE (utwardzalny termicznie elastomer): elastyczna, trwała i odporna na warunki montażowe – łatwo dostosowuje się do kształtu kabla, gwarantując szczelność.
• Płyta stalowa: zapewnia sztywność konstrukcji i pewne mocowanie w obudowie.
• Zakres średnic kabli 10…26 mm: jeden przepust obsługuje szeroki przekrój przewodów, redukując liczbę potrzebnych dławnic.
• Montaż na spodzie obudowy: ułatwia prowadzenie okablowania od dołu, co jest typowe dla rozdzielnic i szaf sterowniczych.
• Zgodność gam PowerPact i Spacial S3D: produkt dedykowany do tych serii, zapewniający idealne dopasowanie mechaniczne.

Zgodność z Normami

Przepust kablowy NSYTLEME został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych w zakresie kompatybilności elektromagnetycznej i niskiego napięcia. Montaż w obudowach Spacial S3D gwarantuje zachowanie deklarowanych parametrów ochrony.

Zastosowanie

Przepust z membraną NSYTLEME znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie, czyste i szczelne wprowadzenie wielu kabli do obudowy. Idealnie sprawdza się w instalacjach automatyki przemysłowej i sterowania.

• Wprowadzenie przewodów sterowniczych i sygnałowych do rozdzielnic Spacial S3D.
• Łatwe dołączanie kabli do aparatury modułowej (styczniki, przekaźniki, PLC) bez konieczności stosowania dławnic i uszczelek.
• Modernizacja istniejących szaf – demontaż płyty dławnicowej i zastąpienie jej przepustem membranowym w celu zwiększenia liczby wprowadzanych kabli.
• Zastosowanie w obwodach zasilania urządzeń PowerPact (zgodność gamy) oraz w szafach dystrybucyjnych i sterowniczych.

Wskazówki Montażowe

Montaż przepustu kablowego NSYTLEME powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Przepust montuje się na spodzie obudowy Spacial S3D przy użyciu śrub zalecanych w dokumentacji technicznej. Moment dokręcania należy dostosować do wytycznych producenta obudowy. Przed wprowadzeniem kabla upewnij się, że średnica przewodu mieści się w zakresie 10…26 mm. Membranę przebij wkrętakiem w odpowiednim punkcie – nie stosuj nadmiernej siły, aby nie uszkodzić struktury elastomeru. Przekrój przewodów dobierz zgodnie z normami obciążalności prądowej.

FAQ

• Czy przepust jest wodoodporny (stopień IP)? W danych producenta nie podano konkretnego stopnia ochrony IP. Przepust z membraną HCE zapewnia szczelność wobec pyłów i wilgoci w obudowach zamkniętych, ale ostateczna ochrona zależy od całej konstrukcji szafy. Przed montażem w środowisku wilgotnym sprawdź dokumentację obudowy Spacial S3D.
• Jaki materiał membrany i płyty? Membrana wykonana jest z utwardzalnego termicznie elastomeru (HCE) – elastyczna i wytrzymała. Płyta nośna to stal, co gwarantuje sztywność i stabilność montażu.
• Czy mogę użyć przepustu do kabli o grubości 30 mm? Nie – zakres średnic kabli według danych producenta to 10…26 mm. Wprowadzenie grubszego przewodu może uszkodzić membranę i naruszyć szczelność.
