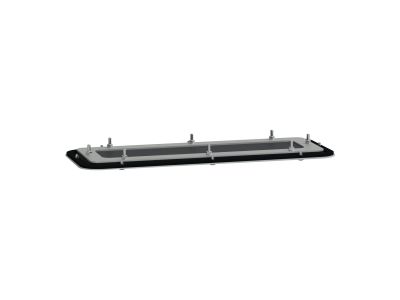

Przepust kablowy z membraną 345x 130mm do S3D o szerokości 400mm, głębokości 200…250mm Spacial | NSYTLDME Schneider Electric

Opis i Kluczowe Cechy

Przepust kablowy z membraną Spacial, oznaczony symbolem NSYTLDME, przeznaczony jest do obudów serii S3D o szerokości 400 mm i głębokości od 200 do 250 mm. Wymiary membrany wynoszą 345 x 130 mm, co umożliwia bezpieczne i szczelne wprowadzenie wiązki przewodów do wnętrza rozdzielnicy, zachowując jej stopień ochrony przed czynnikami zewnętrznymi.

• Wymiary membrany 345 x 130 mm: Zapewniają elastyczne dopasowanie do różnych przekrojów przewodów, umożliwiając łatwe prowadzenie instalacji.
• Dedykowany do obudów Spacial S3D (szer. 400 mm, głęb. 200–250 mm): Gwarantuje kompatybilność mechaniczną i zachowanie integralności obudowy.
• Membrana uszczelniająca: Chroni wnętrze rozdzielnicy przed wnikaniem kurzu i wilgoci, podnosząc niezawodność całego układu.
• Łatwy montaż w wycięciu obudowy: Skraca czas instalacji i minimalizuje ryzyko błędów podczas prac.
• Solidna konstrukcja: Zapewnia długotrwałą eksploatację w typowych warunkach wewnątrz rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami branżowymi dla przepustów kablowych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przepust kablowy NSYTLDME znajduje zastosowanie w różnego rodzaju instalacjach elektrycznych i sterowniczych, w których konieczne jest szczelne wprowadzenie przewodów do obudowy serii Spacial S3D. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielniach w budynkach komercyjnych i przemysłowych.
• Szafach sterowniczych i automatyki – do prowadzenia sygnałów oraz kabli zasilających.
• Instalacjach wymagających zachowania klasy ochronności IP obudowy (pod warunkiem użycia odpowiednich dławików kablowych).
• Systemach zasilania awaryjnego i rozdzielnicach warsztatowych.

Wskazówki Montażowe

Montaż przepustu kablowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obudowie. Przepust instaluje się w przygotowanym wycięciu o odpowiednich wymiarach, a następnie mocuje zgodnie z instrukcją producenta. Przekrój przewodów prowadzonych przez membranę należy dobrać do obciążenia prądowego oraz zachować odpowiednie promienie gięcia. W przypadku dużej liczby przewodów zaleca się zastosowanie dodatkowych dławików kablowych.

FAQ

• Czy przepust pasuje do innych obudów Spacial niż S3D? Produkt dedykowany jest wyłącznie do obudów Spacial S3D o szerokości 400 mm i głębokości 200–250 mm. Do innych modeli należy dobrać odpowiedni przepust z katalogu producenta.
• Czy membrana zapewnia pełną szczelność bez dodatkowych uszczelniaczy? Membrana stanowi podstawowe uszczelnienie, ale dla uzyskania wysokiej klasy ochrony (np. IP54/IP55) zaleca się stosowanie dławików kablowych w otworach membrany, zgodnie z wymaganiami obudowy.
• Jaki jest materiał przepustu? Dokładne dane dotyczące materiału nie są podane w dostępnych źródłach. W celu uzyskania szczegółowych informacji prosimy o kontakt z naszym działem technicznym lub weryfikację dokumentacji producenta.
