Przepust dławiący membranowy TSS PG16 CZ IP67, czarny RAL 9005 | 34.953 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

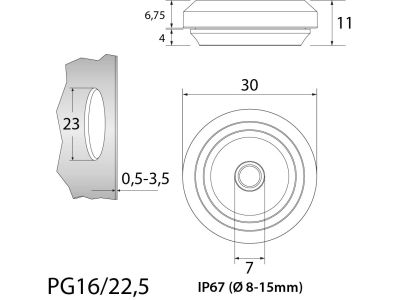

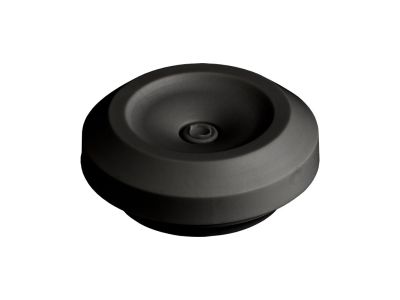

Przepust dławiący membranowy TSS model PG16 CZ (numer katalogowy 34.953) w kolorze czarnym RAL 9005 przeznaczony do bezpiecznego wprowadzania kabli niskiego napięcia do obudów i rozdzielnic. Dzięki stopniowi ochrony IP67 zapewnia szczelność przed pyłem i wodą w trudnych warunkach pracy. Wymiary: długość 30 mm, szerokość 30 mm, wysokość 11 mm. Pakowany w opakowanie zbiorcze po 50 sztuk.

• Stopień ochrony IP67: Gwarantuje pełną ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie, dzięki czemu przepust sprawdza się w instalacjach zewnętrznych i wilgotnych pomieszczeniach.
• Odporność na promieniowanie UV: Materiał zachowuje właściwości mechaniczne i estetykę nawet przy długotrwałej ekspozycji na światło słoneczne – idealne do zastosowań na zewnątrz.
• Odporność na oleje i wysokie temperatury: Przepust nie ulega degradacji pod wpływem smarów, olejów ani podwyższonej temperatury, co przedłuża żywotność instalacji w środowiskach przemysłowych.
• Membrana uszczelniająca: Umożliwia szczelne wprowadzenie kabli o różnych średnicach (PG16) bez konieczności stosowania dodatkowych uszczelniaczy – szybki i pewny montaż.
• Kompaktowe wymiary (30×30×11 mm): Oszczędność miejsca w rozdzielnicy oraz łatwość instalacji w ciasnych przestrzeniach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP67 potwierdza odporność na wnikanie ciał stałych i wilgoci zgodnie z normą IEC 60529. Zalecany do stosowania w instalacjach niskiego napięcia zgodnych z przepisami prawa budowlanego i normami PN-IEC.

Zastosowanie

Przepust dławiący membranowy TSS PG16 CZ znajduje zastosowanie wszędzie tam, gdzie konieczne jest szczelne wprowadzenie kabli sterowniczych, sygnałowych lub zasilających niskiego napięcia do obudów elektrycznych.

• Wprowadzanie kabli do rozdzielnic i szaf sterowniczych w środowiskach wilgotnych i zapylonych (np. hale produkcyjne, oczyszczalnie).
• Instalacje zewnętrzne: oświetlenie, sterowanie bramami, monitoring – odporność na UV i warunki atmosferyczne.
• Automatyka budynkowa: przepusty w puszkach instalacyjnych w pomieszczeniach narażonych na zachlapanie (kuchnie, łazienki).
• Systemy fotowoltaiczne i przemysłowe – gdzie wymagana jest wysoka szczelność oraz odporność na oleje i wysoką temperaturę.

Wskazówki Montażowe

Montaż przepustu dławiącego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przepust przeznaczony jest do montażu w otworach o średnicy PG16 (wg gwintu) w ściankach obudów. Dokręcaj nakrętkę z momentem zgodnym z dokumentacją producenta – zbyt silne dokręcenie może uszkodzić membranę. Przekrój kabla dobierz tak, aby po wprowadzeniu przez membranę uzyskać szczelne uszczelnienie. Po montażu sprawdź wizualnie, czy membrana przylega do kabla na całym obwodzie.

FAQ

• Czy przepust można stosować na zewnątrz budynków? Tak, dzięki stopniowi ochrony IP67 oraz odporności na promieniowanie UV i oleje przepust nadaje się do instalacji zewnętrznych, np. w szafach sterowniczych na elewacjach.
• Jakie kable można wprowadzić przez przepust PG16? Przepust membranowy PG16 przystosowany jest do kabli o średnicy mieszczącej się w zakresie uszczelnienia membrany. Typowo obsługuje średnice od kilku do około 14 mm – należy sprawdzić zakres podany w dokumentacji producenta.
• Czy przepust wymaga dodatkowego uszczelniania? Nie, membrana zapewnia szczelność bez konieczności stosowania uszczelniaczy. W przypadku kabli o bardzo małej średnicy można użyć zredukowanej wkładki (jeśli producent ją przewiduje), aby utrzymać IP67.
