Przemysłowy przełącznik niezarządzalny Ethernet SCALANCE XB004-1 ethernet switch 10/100 mbit/s | 6GK5004-1BD00-1AB2 Siemens

Alternatywny kod produktu: 6GK50041BD001AB2

Opis i Kluczowe Cechy

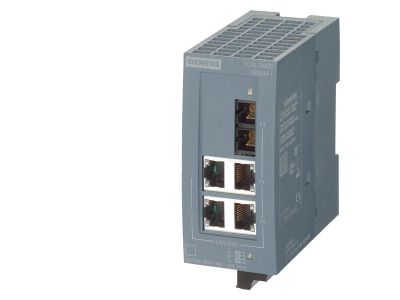

Przełącznik niezarządzalny SCALANCE XB004-1 (symbol 6GK5004-1BD00-1AB2) firmy Siemens to przemysłowy switch Ethernet pracujący w standardzie 10/100 Mbit/s. Urządzenie wyposażono w 4 porty miedziane (RJ45) oraz 1 port światłowodowy (SC) w technologii multimode 100 Mbit/s. Dzięki kompaktowej obudowie i zasilaniu 24 V AC/DC przełącznik idealnie sprawdza się w małych topologiach gwiazdy i linii w środowisku przemysłowym.

• 4 porty RJ45 10/100 Mbit/s: Umożliwiają podłączenie do czterech urządzeń sieciowych w standardzie Fast Ethernet, zapewniając stabilną transmisję danych w aplikacjach przemysłowych.
• 1 port światłowodowy SC (multimode 100 Mbit/s): Pozwala na rozszerzenie sieci o odcinki światłowodowe, zwiększając odporność na zakłócenia elektromagnetyczne i dystans transmisji.
• Zasilanie 24 V AC/DC: Daje elastyczność w doborze źródła napięcia (prąd stały lub zmienny), co ułatwia integrację z różnymi systemami automatyki.
• Diagnostyka LED: Diody na panelu czołowym umożliwiają szybkie sprawdzenie stanu zasilania i aktywności poszczególnych portów, co skraca czas rozruchu i serwisu.
• Stopień ochrony IP20: Gwarantuje bezpieczną pracę w suchych pomieszczeniach technicznych, rozdzielnicach i szafach sterowniczych, typowych dla środowisk przemysłowych.

Zgodność z Normami

Przełącznik SCALANCE XB004-1 został zaprojektowany zgodnie z wymaganiami europejskich norm dla urządzeń przemysłowych oraz posiada certyfikat CE. Produkt przeznaczony jest do stosowania w środowiskach o stopniu zanieczyszczenia 2 i kategorii przepięciowej II, co potwierdza jego przydatność w typowych instalacjach obiektowych i sterowniczych.

Zastosowanie

Dzięki funkcji „niezarządzalnej” przełącznik SCALANCE XB004-1 działa automatycznie, nie wymagając konfiguracji. Znajduje zastosowanie w małych i średnich sieciach przemysłowych, gdzie priorytetem jest niezawodność i prostota.

• Budowa topologii gwiazdy w lokalnych sieciach sterowników PLC i komputerów operatorskich.
• Tworzenie liniowych połączeń wzdłuż linii produkcyjnych z wykorzystaniem portu światłowodowego do zwiększenia odległości.
• Podłączanie urządzeń peryferyjnych (czujniki, siłowniki, bramy sieciowe) w strefach o podwyższonych zakłóceniach elektromagnetycznych dzięki portowi FO.
• Aplikacje w automatyce budynkowej i infrastrukturze energetycznej, gdzie wymagana jest szybka transmisja danych między szafami sterowniczymi.

Wskazówki Montażowe

Montaż i podłączenie przełącznika SCALANCE XB004-1 może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 lub na płycie montażowej w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów oraz zabezpieczenie obwodu należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (np. IEC/EN 60204-1). Moment dokręcania zacisków – patrz instrukcja urządzenia. Dla zapewnienia poprawnej pracy nie należy przekraczać dopuszczalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Jaki jest stopień ochrony przełącznika? Przełącznik SCALANCE XB004-1 posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi większymi niż 12,5 mm. Nie jest odporny na wilgoć i wodę – przeznaczony do suchych pomieszczeń wewnętrznych.
• Jakie napięcie zasilania jest wymagane? Urządzenie zasilane jest napięciem 24 V prądu stałego (DC) lub zmiennego (AC). Należy zapewnić stabilne źródło o mocy odpowiedniej dla obciążenia (szczegóły w dokumentacji technicznej).
• Czy przełącznik wymaga konfiguracji? Nie, jest to urządzenie niezarządzalne. Po podaniu napięcia działa natychmiast, automatycznie ucząc się adresów MAC i przekazując ramki – idealne do prostych instalacji plug-and-play.
