Przemiennik częstotliwości serii G100, moc HD/ND: 15/18,5KW, 400VAC. filtr EMC, MODBUS | LV0150G100-4EOFN Aniro

Opis i Kluczowe Cechy

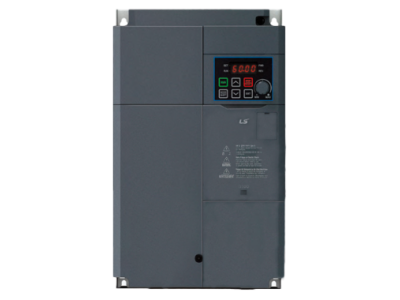

Przemiennik częstotliwości serii G100 marki ANIRO o numerze katalogowym LV0150G100-4EOFN to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się podwójną specyfikacją mocy: 15 kW dla pracy ciężkiej (Heavy Duty - HD), dedykowanej dla układów o wysokim momencie rozruchowym, oraz 18,5 kW dla pracy normalnej (Normal Duty - ND), idealnej dla obciążeń zmiennomomentowych. Zasilanie trójfazowe 400 VAC zapewnia stabilność pracy w europejskich standardach sieciowych.

• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej klasy C3 skutecznie redukuje zakłócenia wysokiej częstotliwości, co pozwala na bezpieczną pracę w środowisku przemysłowym bez konieczności montażu zewnętrznych komponentów.
• Komunikacja MODBUS: Standardowy protokół komunikacyjny umożliwia łatwą integrację z systemami nadrzędnymi PLC oraz panelami HMI, co jest kluczowe w nowoczesnych systemach automatyki.
• Wysoka przeciążalność: W trybie HD urządzenie wytrzymuje przeciążenie rzędu 150% prądu znamionowego przez 60 sekund, co gwarantuje niezawodność przy rozruchu ciężkich maszyn.
• Kompaktowa obudowa: Optymalizacja wymiarów pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu doskonałych parametrów chłodzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie niskonapięciowym (LVD) oraz kompatybilności elektromagnetycznej (EMC). Urządzenie spełnia wymagania normy IEC 61800-3 dotyczącą systemów napędowych o regulowanej prędkości, co gwarantuje minimalny wpływ na sieć zasilającą oraz odporność na zakłócenia zewnętrzne.

Zastosowanie

Dzięki uniwersalnej charakterystyce i wysokiej precyzji sterowania, przemiennik G100 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Systemy pompowe i wentylacyjne: Wykorzystanie trybu ND (18,5 kW) pozwala na energooszczędne sterowanie przepływem w układach HVAC.
• Przenośniki i transportery: Wysoki moment rozruchowy w trybie HD (15 kW) zapewnia płynny start pod pełnym obciążeniem.
• Maszyny obróbcze: Precyzyjna regulacja prędkości obrotowej silników asynchronicznych w procesach produkcyjnych.
• Kompresory: Stabilna praca przy zmiennym zapotrzebowaniu na sprężone powietrze.

Wskazówki Montażowe

Podczas instalacji przemiennika LV0150G100-4EOFN należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza wewnątrz szafy sterowniczej. Zaleca się zachowanie minimalnych odstępów montażowych określonych w dokumentacji technicznej. Przewody zasilające oraz silnikowe powinny być prowadzone w sposób minimalizujący sprzężenia elektromagnetyczne, a ekran kabla silnikowego musi być prawidłowo uziemiony po obu stronach. Moment dokręcania zacisków siłowych powinien być zgodny ze specyfikacją, aby uniknąć przegrzewania się styków przy prądach znamionowych odpowiadających mocy 18,5 kW.

FAQ

• Czy przemiennik posiada wbudowany moduł hamowania? Tak, seria G100 w tym zakresie mocy standardowo wyposażona jest w tranzystor hamujący, co umożliwia bezpośrednie podłączenie rezystora hamującego.
• Jakie są możliwości sterowania prędkością? Sterowanie może odbywać się poprzez wejścia analogowe (0-10V, 4-20mA), zadawanie cyfrowe z klawiatury, protokół MODBUS lub za pomocą zaprogramowanych prędkości krokowych.
• Czy urządzenie może pracować z silnikami o mniejszej mocy? Tak, parametry silnika są w pełni konfigurowalne w menu przemiennika, co pozwala na zabezpieczenie i optymalną pracę jednostek o mniejszej mocy znamionowej.
