Przemiennik częstotliwości LSIS serii G100 22kW 3x400V AC filtr EMC C3 | LV0220G100-4EOFN Aniro

Opis i Kluczowe Cechy

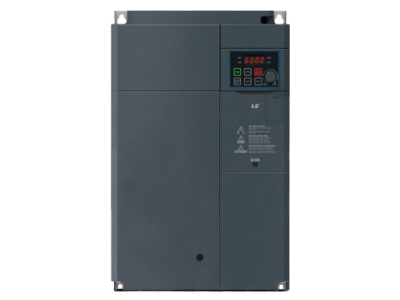

Przemiennik częstotliwości LSIS serii G100 o mocy znamionowej 22 kW to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie zasilane jest trójfazowym napięciem 3x400V AC, co pozwala na efektywne sterowanie silnikami indukcyjnymi w szerokim zakresie obciążeń. Kluczowym elementem konstrukcyjnym jest zintegrowany filtr EMC klasy C3, który skutecznie ogranicza emisję zakłóceń elektromagnetycznych do sieci zasilającej, eliminując konieczność stosowania zewnętrznych komponentów filtrujących w większości środowisk przemysłowych.

• Wysoka wydajność: Moc 22 kW pozwala na obsługę ciężkich procesów technologicznych przy zachowaniu optymalnej sprawności energetycznej.
• Filtr EMC C3: Wbudowana ochrona przed zakłóceniami gwarantuje stabilną pracę innych urządzeń elektronicznych w tej samej sieci.
• Kompaktowa obudowa: Optymalizacja wymiarów pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu odpowiedniej cyrkulacji powietrza.
• Intuicyjny interfejs: Panel sterowania umożliwia szybką parametryzację i diagnostykę stanu pracy napędu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi, co potwierdza deklaracja zgodności CE. Przemiennik spełnia wymagania normy PN-EN 61800-3 w zakresie kompatybilności elektromagnetycznej (EMC) dla środowisk drugiego typu (przemysłowych). Ponadto, urządzenie charakteryzuje się stopniem ochrony obudowy dostosowanym do montażu wewnątrz rozdzielnic, zapewniając bezpieczeństwo użytkowania i odporność na typowe warunki panujące w zakładach produkcyjnych.

Zastosowanie

Dzięki zaawansowanym algorytmom sterowania wektorowego i skalarno-częstotliwościowego (U/f), przemiennik LS G100 22kW znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Idealnie sprawdza się w układach pompowych i wentylatorowych, gdzie precyzyjna regulacja prędkości obrotowej przekłada się na znaczne oszczędności energii elektrycznej. Jest również rekomendowany do napędów przenośników, mieszadeł, kruszarek oraz maszyn obróbczych, gdzie wymagany jest wysoki moment rozruchowy i stabilność pracy pod zmiennym obciążeniem.

Wskazówki Montażowe

Podczas instalacji przemiennika należy zwrócić szczególną uwagę na zapewnienie swobodnego przepływu powietrza chłodzącego wokół radiatora. Montaż powinien odbywać się pionowo na stabilnej, metalowej powierzchni. Przewody zasilające oraz silnikowe o odpowiednim przekroju znamionowym powinny być prowadzone zgodnie z zasadami separacji sygnałów siłowych od sterowniczych, aby uniknąć indukcji zakłóceń. Zaleca się stosowanie ekranowanych przewodów silnikowych, których ekrany należy uziemić obustronnie (360 stopni) przy użyciu dedykowanych klamer EMC. Należy przestrzegać zalecanych momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.

FAQ

• Czy przemiennik posiada wbudowany moduł hamowania? Tak, seria G100 w tym zakresie mocy zazwyczaj posiada zintegrowany tranzystor hamowania, co pozwala na bezpośrednie podłączenie rezystora hamującego w aplikacjach wymagających szybkiego zatrzymania.
• Czy filtr EMC C3 można odłączyć? W większości modeli serii G100 istnieje możliwość fizycznego odłączenia filtra (np. za pomocą zworki) w przypadku pracy w sieciach typu IT.
• Jakie protokoły komunikacyjne są obsługiwane? Standardowo urządzenie wspiera komunikację Modbus-RTU, co umożliwia łatwą integrację ze sterownikami PLC i systemami SCADA.
