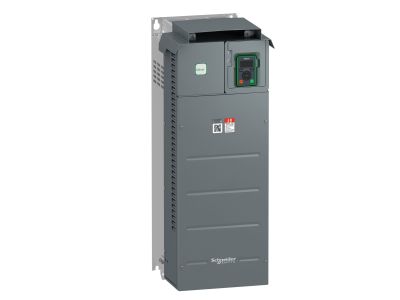

Przemiennik częstotliwości Easy Altivar 610, 55 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D55N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610D55N4 to zaawansowane rozwiązanie z zakresu techniki napędowej, dedykowane do sterowania trójfazowymi silnikami asynchronicznymi. Urządzenie charakteryzuje się mocą znamionową wynoszącą 55 kW (75 hp) w trybie lekkiego przeciążenia (Normal Duty do 120%), co czyni je idealnym wyborem dla aplikacji o stałym momencie obrotowym. W przypadku wymagających procesów o znacznym przeciążeniu (Heavy Duty do 150%), napęd obsługuje silniki o mocy do 45 kW (60 hp).

• Zasilanie: Przystosowany do pracy w szerokim zakresie napięcia wejściowego od 380 V do 415 V AC przy częstotliwości sieciowej 50/60 Hz.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 zapewnia wysoką kompatybilność elektromagnetyczną w środowiskach przemysłowych.
• Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie, co znacząco redukuje czas poświęcony na inżynierię i rozruch systemu.
• Konstrukcja: Stopień ochrony IP 20 oraz solidna obudowa o wymiarach 290 mm szerokości, 762 mm wysokości i 323 mm głębokości przy masie 53,7 kg.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą jest IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Dzięki zgodności z kategorią C3, przemiennik może być bezpiecznie stosowany w środowiskach typu 1 oraz 2, minimalizując emisję zakłóceń do sieci zasilającej oraz otoczenia.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych sektorach przemysłu, gdzie niezawodność i efektywność energetyczna są priorytetem:

• Gospodarka wodno-ściekowa: Sterowanie pompami głębinowymi, zestawami hydroforowymi oraz systemami napowietrzania.
• Przemysł naftowy i gazowy (Oil & Gas): Napęd pomp procesowych oraz wentylatorów chłodzących.
• Zarządzanie budynkami (BMS): Optymalizacja pracy systemów HVAC, central wentylacyjnych oraz obiegów grzewczych.
• Automatyka procesowa: Obsługa maszyn transportowych i mieszadeł wymagających precyzyjnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610D55N4 należy zwrócić uwagę na następujące aspekty techniczne:

• Przestrzeń montażowa: Ze względu na stopień ochrony IP 20, urządzenie powinno być montowane w szafie sterowniczej zapewniającej odpowiednie odprowadzanie ciepła generowanego podczas pracy.
• Okablowanie: Należy stosować przewody ekranowane dla wyjść silnikowych, aby zachować skuteczność filtra EMC. Przekroje przewodów muszą być dobrane do prądu znamionowego 55 kW.
• Chłodzenie: Należy zachować minimalne odstępy montażowe wokół urządzenia (góra/dół), aby umożliwić swobodny przepływ powietrza chłodzącego radiator.
• Moment dokręcania: Wszystkie zaciski prądowe powinny być dokręcone z momentem zgodnym z dokumentacją techniczną, co zapobiega przegrzewaniu się styków.

FAQ

1. Czy napęd posiada wbudowany panel sterowania?
Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający lokalną konfigurację i diagnostykę parametrów pracy.

2. Czy mogę użyć tego przemiennika do silnika 45 kW przy dużym obciążeniu startowym?
Tak, urządzenie jest przystosowane do pracy z silnikami 45 kW w trybie Heavy Duty, oferując przeciążalność momentem do 150%.

3. Jaka jest kategoria filtra EMC w tym modelu?
Model ten posiada zintegrowany filtr kategorii C3, co pozwala na jego stosowanie w instalacjach przemysłowych bez konieczności montażu zewnętrznych filtrów sieciowych w większości przypadków.
