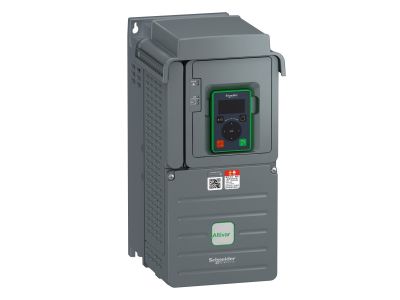

Przemiennik częstotliwości Easy Altivar 610, 15 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D15N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610D15N4 to zaawansowane rozwiązanie z zakresu techniki napędowej, zaprojektowane przez renomowanego producenta Schneider Electric. Urządzenie dedykowane jest do sterowania trójfazowymi silnikami asynchronicznymi, oferując elastyczność w doborze mocy w zależności od charakterystyki obciążenia. W przypadku zastosowań wymagających lekkiego przeciążenia (Normal Duty), napęd obsługuje silniki o mocy znamionowej do 15 kW (20 hp) przy dopuszczalnym przeciążeniu do 120%. Dla aplikacji o ciężkim rozruchu (Heavy Duty), przemiennik współpracuje z jednostkami o mocy do 11 kW (15 hp), pozwalając na chwilowe przeciążenie prądowe do 150%.

• Zasilanie: Szeroki zakres napięcia wejściowego od 380 V do 415 V AC (3-fazowe) zapewnia stabilną pracę w zróżnicowanych warunkach sieciowych.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 minimalizuje emisję elektromagnetyczną, co jest kluczowe dla ochrony czułej elektroniki w otoczeniu przemysłowym.
• Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie w standardowych aplikacjach, co znacząco redukuje czas poświęcony na rozruch i konfigurację systemu.
• Konstrukcja: Stopień ochrony IP 20 oraz kompaktowe wymiary (171 mm szerokości, 360 mm wysokości, 233 mm głębokości) ułatwiają montaż w szafach sterowniczych przy zachowaniu optymalnego chłodzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Przemiennik spełnia wymagania normy IEC/EN 61800-3 (wydanie 2), która definiuje standardy kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Dzięki kategorii C3, urządzenie jest dopuszczone do stosowania w środowiskach typu 1 i 2, co potwierdza jego wysoką odporność na zakłócenia oraz ograniczony wpływ na sieć zasilającą.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych sektorach przemysłu, gdzie liczy się efektywność energetyczna i precyzja sterowania. Jest to idealne rozwiązanie dla:

• Gospodarki wodno-ściekowej: Sterowanie pompami głębinowymi, zestawami hydroforowymi oraz systemami napowietrzania.
• Branży Oil & Gas: Napęd pomp procesowych oraz wentylatorów w instalacjach wydobywczych i przesyłowych.
• Zarządzania budynkami (BMS): Optymalizacja pracy systemów HVAC, w tym central wentylacyjnych i pomp obiegowych.
• Automatyki procesowej: Sterowanie maszynami w liniach produkcyjnych wymagających płynnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610D15N4 należy zwrócić szczególną uwagę na zapewnienie odpowiedniej przestrzeni wokół urządzenia, aby umożliwić swobodny przepływ powietrza chłodzącego. Montaż powinien odbywać się w pozycji pionowej na stabilnej powierzchni wewnątrz szafy sterowniczej o stopniu ochrony dostosowanym do warunków otoczenia. Przewody zasilające oraz silnikowe powinny być prowadzone zgodnie z zasadami EMC (użycie kabli ekranowanych dla silnika). Należy przestrzegać momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądach znamionowych odpowiadających mocy 15 kW.

FAQ

• Czy przemiennik posiada wbudowany panel obsługi? Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający szybką diagnostykę i zmianę parametrów pracy.
• Jaka jest masa urządzenia? Przemiennik waży 7,2 kg, co należy uwzględnić przy projektowaniu konstrukcji wsporczej w szafie.
• Czy filtr EMC C3 jest wystarczający do zastosowań przemysłowych? Tak, kategoria C3 jest standardem w środowiskach przemysłowych i zapewnia odpowiedni poziom ochrony przed zakłóceniami radiowymi.
• Czy mogę użyć tego napędu do silnika 11 kW przy dużym obciążeniu startowym? Tak, dla mocy 11 kW napęd oferuje przeciążalność do 150%, co jest idealne dla aplikacji typu Heavy Duty.
