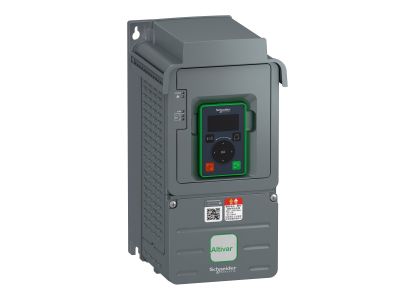

Przemiennik częstotliwości Easy Altivar 610, 1,5 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610U15N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o mocy znamionowej 1,5 kW (2 hp) to zaawansowane rozwiązanie z rodziny Schneider Electric, dedykowane do sterowania trójfazowymi silnikami asynchronicznymi. Urządzenie zostało zaprojektowane z myślą o optymalizacji procesów przemysłowych, oferując elastyczność w zakresie przeciążalności. W przypadku aplikacji wymagających lekkiego przeciążenia (Normal Duty), napęd obsługuje silniki do 1,5 kW przy przeciążeniu do 120%. Dla aplikacji o wysokim momencie rozruchowym (Heavy Duty), jednostka współpracuje z silnikami o mocy do 0,75 kW (1 hp), pozwalając na chwilowe przeciążenie prądowe do 150%.

• Zasilanie trójfazowe: Urządzenie pracuje w szerokim zakresie napięcia wejściowego od 380 V do 415 V AC, co zapewnia stabilność pracy w zróżnicowanych sieciach przemysłowych.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 minimalizuje emisję elektromagnetyczną, chroniąc czułą elektronikę w otoczeniu.
• Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie w standardowych aplikacjach, co znacząco redukuje czas poświęcony na rozruch technologiczny.
• Kompaktowa konstrukcja: Przy masie 2,4 kg i wymiarach 145 mm szerokości, 297 mm wysokości oraz 203 mm głębokości, napęd łatwo integruje się w szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach eksploatacyjnych. Kluczową normą jest IEC/EN 61800-3 (wydanie 2), która definiuje standardy dla napędów elektrycznych o zmiennej prędkości w zakresie kompatybilności elektromagnetycznej (EMC). Dzięki kategorii C3, przemiennik może być bezpiecznie stosowany w środowiskach przemysłowych (środowisko 2) oraz, przy zachowaniu odpowiednich wytycznych, w środowisku 1. Stopień ochrony IP 20 definiuje odporność obudowy na dostęp do części niebezpiecznych palcem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Easy Altivar 610 (ATV610U15N4) został sprofilowany pod kątem specyficznych wymagań sektorów infrastrukturalnych i przemysłowych. Idealnie sprawdza się w:

• Gospodarce wodno-ściekowej: Sterowanie pompami głębinowymi, obiegowymi oraz systemami napowietrzania.
• Przemyśle wydobywczym (Ropa i Gaz): Napęd wentylatorów, sprężarek oraz pomp transferowych.
• Zarządzaniu budynkami (BMS): Optymalizacja pracy systemów HVAC, central wentylacyjnych i układów pompowych w budynkach komercyjnych.
• Automatyce procesowej: Kontrola prędkości obrotowej w maszynach wymagających precyzyjnego zarządzania energią i momentem obrotowym.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610U15N4 należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycja montażowa: Urządzenie należy montować pionowo, zachowując odpowiednie odstępy wentylacyjne powyżej i poniżej obudowy, aby zapewnić swobodny przepływ powietrza chłodzącego.
• Okablowanie: Należy stosować przewody ekranowane dla wyjść silnikowych, aby zachować skuteczność filtra EMC. Przekroje przewodów muszą być dobrane zgodnie z prądem znamionowym i lokalnymi przepisami elektrycznymi.
• Moment dokręcania: Wszystkie zaciski prądowe powinny być dokręcone z momentem określonym w dokumentacji technicznej, co zapobiega przegrzewaniu się styków i awariom łukowym.
• Środowisko: Ze względu na stopień ochrony IP 20, napęd musi być zainstalowany wewnątrz obudowy lub szafy sterowniczej chroniącej przed pyłem i wilgocią.

FAQ

• Czy ten napęd posiada wbudowany panel sterowania? Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający podstawową konfigurację i diagnostykę urządzenia.
• Czy mogę użyć tego przemiennika do silnika jednofazowego? Nie, model ATV610U15N4 jest przeznaczony wyłącznie do zasilania trójfazowych silników asynchronicznych.
• Co oznacza kategoria C3 w filtrze EMC? Kategoria C3 oznacza, że napęd jest przeznaczony do stosowania w środowiskach przemysłowych (tzw. drugie środowisko), gdzie nie jest wymagane podłączenie do publicznej sieci niskiego napięcia zasilającej budynki mieszkalne bez dodatkowych środków ograniczających zakłócenia.
