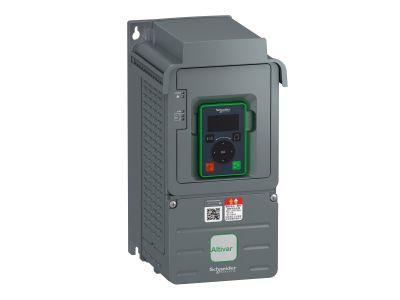

Przemiennik częstotliwości Easy Altivar 610, 0,75 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610U07N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610U07N4 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 0,75 kW (1 hp) przy zasilaniu w zakresie od 380 V do 415 V AC, co czyni je idealnym wyborem dla aplikacji wymagających lekkiego przeciążenia do 120%. W przypadku bardziej wymagających procesów, napęd może obsługiwać silniki o mocy 0,37 kW (0,5 hp) przy dopuszczalnym znacznym przeciążeniu sięgającym 150%.

• Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie, co znacząco redukuje czas poświęcony na kontrolę procesu i obsługę techniczną.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 minimalizuje emisję elektromagnetyczną, zapewniając stabilną pracę w środowiskach przemysłowych.
• Kompaktowa konstrukcja: Przy masie 2,4 kg oraz wymiarach 145 mm szerokości, 297 mm wysokości i 203 mm głębokości, urządzenie łatwo integruje się w szafach sterowniczych o ograniczonej przestrzeni.
• Stopień ochrony IP 20: Zapewnia podstawową ochronę przed dotykiem i ciałami obcymi, dedykowaną do montażu wewnątrz obudów sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Posiada zintegrowane filtry wejściowe zakłóceń radiowych, które są w pełni zgodne z normą EMC dla produktów napędów elektrycznych o zmiennej prędkości IEC/EN 61800-3 (wydanie 2). Urządzenie spełnia wymagania dla kategorii C3 w środowisku 1 lub 2, co gwarantuje bezpieczeństwo elektromagnetyczne i kompatybilność z innymi komponentami automatyki przemysłowej.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych segmentach przemysłu, gdzie niezawodność i precyzja sterowania są priorytetem. Jest szczególnie rekomendowany do:

• Gospodarki wodno-ściekowej: Sterowanie pompami i systemami uzdatniania wody.
• Przemysłu naftowego i gazowego: Obsługa procesów wydobywczych i przesyłowych.
• Zarządzania budynkami (BMS): Kontrola systemów wentylacji, klimatyzacji oraz pomp obiegowych.
• Zarządzania procesami i maszynami: Standardowe aplikacje napędowe w liniach produkcyjnych i maszynach OEM.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610U07N4 należy zwrócić uwagę na zapewnienie odpowiedniej cyrkulacji powietrza wewnątrz szafy sterowniczej, aby utrzymać optymalną temperaturę pracy. Montaż powinien odbywać się pionowo na stabilnej powierzchni lub szynie montażowej. Należy przestrzegać zalecanych momentów dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków. Dzięki zintegrowanemu filtrowi EMC C3, długość przewodów silnikowych powinna być zgodna z wytycznymi producenta, co pozwoli na zachowanie pełnej kompatybilności elektromagnetycznej bez konieczności stosowania dodatkowych dławików zewnętrznych w standardowych warunkach.

FAQ

• Czy napęd wymaga skomplikowanej konfiguracji przed pierwszym uruchomieniem? Nie, dzięki podejściu Plug & Play większość standardowych aplikacji może pracować na ustawieniach fabrycznych, co skraca czas wdrożenia.
• Jakie jest dopuszczalne przeciążenie dla tego modelu? Urządzenie oferuje dwa tryby: do 120% dla lekkich obciążeń (0,75 kW) oraz do 150% dla ciężkich zastosowań (0,37 kW).
• Czy filtr EMC jest wbudowany? Tak, przemiennik posiada zintegrowany filtr EMC kategorii C3, co eliminuje potrzebę zakupu i montażu zewnętrznych filtrów przeciwzakłóceniowych w większości instalacji przemysłowych.
