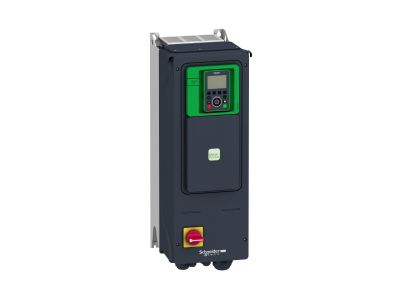

Przemiennik częstotliwości ATV950 3-fazowy 380/480VAC 50/60Hz 5.5kW 12.7A IP55 | ATV950U55N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV950 (symbol ATV950U55N4E) to trójfazowe urządzenie przeznaczone do precyzyjnego sterowania prędkością obrotową silników asynchronicznych. Zasilany napięciem 380–480 VAC, oferuje moc 5,5 kW przy prądzie 12,7 A i pracuje w zakresie częstotliwości 50/60 Hz. Solidna obudowa o stopniu ochrony IP55 umożliwia instalację w wymagających środowiskach przemysłowych, gdzie konieczna jest odporność na pył i wilgoć. Urządzenie zapewnia płynną regulację momentu obrotowego, co przekłada się na oszczędność energii i wydłużenie żywotności napędzanych maszyn.

• Moc 5,5 kW i prąd 12,7 A: Odpowiednie do sterowania silnikami średniej mocy w aplikacjach pomp, wentylatorów, przenośników i obrabiarek – gwarancja stabilnej pracy nawet przy zmiennym obciążeniu.
• Zasilanie 380–480 VAC (3 fazy): Szeroki zakres napięcia wejściowego zapewnia kompatybilność z europejskimi i globalnymi sieciami przemysłowymi oraz zwiększa odporność na wahania napięcia.
• Stopień ochrony IP55: Obudowa chroni elektronikę przed pyłem i strugami wody, co umożliwia montaż bezpośrednio w strefach produkcyjnych, bez konieczności stosowania dodatkowych szaf sterowniczych.
• Częstotliwość 50/60 Hz: Automatyczne dopasowanie do częstotliwości sieci zasilającej ułatwia integrację z istniejącą infrastrukturą elektryczną na całym świecie.
• Zaawansowane sterowanie wektorowe (w standardzie ATV950): Precyzyjna regulacja momentu nawet przy niskich prędkościach, co minimalizuje straty energii i zapewnia cichą, płynną pracę maszyn.

Zgodność z Normami

Przemiennik częstotliwości ATV950U55N4E został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz dyrektywami Unii Europejskiej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dotyczących bezpieczeństwa elektrycznego, kompatybilności elektromagnetycznej (EMC) oraz ochrony środowiska. Wszelkie instalacje należy wykonywać według wytycznych zawartych w dokumentacji technicznej producenta.

Zastosowanie

Przemiennik ATV950 dedykowany jest do płynnej regulacji prędkości obrotowej trójfazowych silników indukcyjnych w różnych gałęziach przemysłu. Dzięki szerokiemu zakresowi napięcia i solidnej obudowie sprawdza się zarówno w lekkich, jak i ciężkich warunkach pracy.

• Sterowanie pompami (wodociągowymi, cyrkulacyjnymi, drenażowymi) – płynny rozruch i zatrzymanie zapobiegają uderzeniom hydraulicznym.
• Regulacja wentylatorów i klimatyzatorów – optymalizacja przepływu powietrza przy jednoczesnym zmniejszeniu zużycia energii.
• Napędy przenośników taśmowych i łańcuchowych – precyzyjna kontrola prędkości transportu materiałów w liniach produkcyjnych.
• Maszyny obróbcze (tokarki, frezarki, wiertarki) – utrzymanie stałego momentu obrotowego w zależności od obciążenia narzędzia.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające i odczekaj wymagany czas (minimum 5 minut) na rozładowanie kondensatorów obwodu pośredniego. Urządzenie należy instalować w pozycji pionowej, zapewniając swobodny przepływ powietrza przez obudowę (zachowaj odstępy od innych urządzeń zgodnie z instrukcją). Przekroje przewodów dobieraj do prądu znamionowego 12,7 A oraz warunków środowiskowych. Moment dokręcania zacisków stosuj według wartości podanych w dokumentacji technicznej. W przypadku przewodów ekranowanych zadbaj o prawidłowe uziemienie ekranu po stronie przemiennika.

FAQ

• Czy przemiennik jest przystosowany do pracy w wilgotnym środowisku? Tak, stopień ochrony IP55 zapewnia odporność na pył i strugi wody, co pozwala na montaż w pomieszczeniach o podwyższonej wilgotności (np. hale produkcyjne, myjnie) – pod warunkiem, że nie jest narażony na działanie agresywnych chemikaliów.
• Jakie napięcie zasilania jest wymagane? Urządzenie wymaga trójfazowego napięcia przemiennego 380–480 VAC o częstotliwości 50 lub 60 Hz. Automatycznie dostosowuje się do podanej częstotliwości sieci.
• Czy potrzebny jest zewnętrzny filtr EMC? W zależności od zastosowania i obowiązujących norm kompatybilności elektromagnetycznej może być wymagany zewnętrzny filtr – szczegóły znajdują się w dokumentacji technicznej urządzenia. Standardowo ATV950 jest wyposażony w zintegrowany filtr RFI dla większości instalacji.
