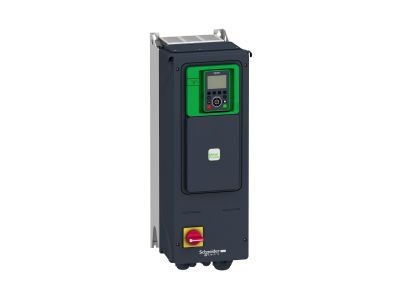

Przemiennik częstotliwości ATV950 3-fazowy 380/480VAC 50/60Hz 3kW 7.2A IP55 | ATV950U30N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV950U30N4E to zaawansowane urządzenie do płynnej regulacji prędkości obrotowej silników trójfazowych. Zaprojektowany do pracy w sieci 380–480 VAC 50/60 Hz, oferuje moc 3 kW i prąd znamionowy 7,2 A. Stopień ochrony IP55 pozwala na instalację w środowiskach zapylonych i wilgotnych, bez konieczności stosowania dodatkowych obudów. Kompaktowa konstrukcja ułatwia zabudowę w szafach sterowniczych.

• Moc 3 kW i prąd 7,2 A: Umożliwiają precyzyjne sterowanie silnikami o odpowiedniej wielkości, zapewniając optymalne wykorzystanie energii i ochronę przed przeciążeniami.
• Zasilanie 3-fazowe 380–480 VAC 50/60 Hz: Gwarantuje kompatybilność z typowymi sieciami przemysłowymi w Europie, bez konieczności stosowania transformatorów.
• Stopień ochrony IP55: Chroni przed wnikaniem pyłu i strug wody, dzięki czemu przemiennik może pracować bezpośrednio w trudnych warunkach otoczenia.
• Sterowanie wektorowe lub U/f: Pozwala na optymalne dopasowanie charakterystyki napędu do wymagań maszyny – od prostych wentylatorów po zaawansowane aplikacje z wysokim momentem rozruchowym.
• Wbudowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowane zgodnie z obowiązującymi normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej dla przemienników częstotliwości. W celu uzyskania szczegółowych informacji o konkretnych normach zalecamy zapoznanie się z dokumentacją producenta.

Zastosowanie

Przemiennik ATV950U30N4E przeznaczony jest do płynnej regulacji prędkości silników asynchronicznych w różnych gałęziach przemysłu i infrastrukturze budynkowej. Sprawdza się w aplikacjach wymagających zmiennej wydajności oraz oszczędności energii.

• Sterowanie wentylatorami i pompami w systemach HVAC, gdzie regulacja prędkości pozwala na utrzymanie zadanych parametrów i redukcję zużycia energii.
• Napędy przenośników taśmowych, podajników i innych maszyn transportowych – płynny rozruch i zatrzymanie minimalizują przeciążenia mechaniczne.
• Regulacja obrotów sprężarek, mieszadeł i obrabiarek – precyzyjna kontrola procesów technologicznych.
• Automatyka budynkowa – sterowanie silnikami rolet, bram, wind (w zastosowaniach lekkich) z możliwością zdalnego nadzoru.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj do całkowitego rozładowania kondensatorów obwodu pośredniczącego (co najmniej 5 minut). Urządzenie należy montować w pozycji pionowej z zachowaniem zalecanych odstępów dla swobodnego przepływu powietrza chłodzącego. Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem znamionowym 7,2 A oraz lokalnymi przepisami. Moment dokręcania śrub zacisków oraz wymagania dotyczące kabli należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC? Tak, urządzenie wyposażone jest w filtr EMC ograniczający emisję zakłóceń, co ułatwia spełnienie wymogów norm kompatybilności elektromagnetycznej w typowych instalacjach przemysłowych.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP55, co oznacza odporność na pył oraz strugi wody – urządzenie może być instalowane bez dodatkowej obudowy w środowiskach wilgotnych i zapylonych.
• Jaką metodę sterowania silnikiem obsługuje przemiennik? ATV950U30N4E umożliwia pracę w trybie skalarnym (U/f) oraz wektorowym bezczujnikowym, co pozwala na dobór optymalnej charakterystyki napędu do wymagań aplikacji – od prostych wentylatorów po zadania z wysokim momentem rozruchowym.
