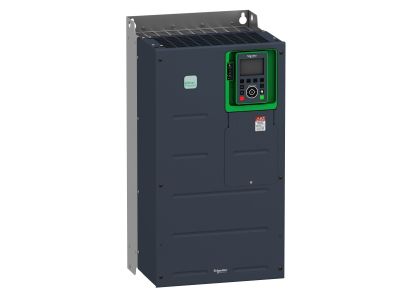

Przemiennik częstotliwości ATV930 3-fazowy 500/690VAC 50/60Hz 37.5kW 45A IP00 | ATV930D37Y6 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV930 (symbol ATV930D37Y6) to trójfazowe urządzenie sterujące pracą silników asynchronicznych, przeznaczone do zasilania 500–690 VAC przy częstotliwości 50/60 Hz. Zapewnia moc 37,5 kW przy prądzie 45 A. Stopień ochrony IP00 wymaga zabudowy w szafie sterowniczej, co umożliwia efektywne odprowadzanie ciepła.

• Napięcie zasilania 500–690 VAC: możliwość pracy w sieciach o podwyższonym napięciu, typowych dla instalacji przemysłowych, bez konieczności stosowania dodatkowych transformatorów.
• Prąd wyjściowy 45 A przy mocy 37,5 kW: parametr zapewniający wystarczający zapas do napędzania silników średniej mocy w wymagających aplikacjach.
• Zakres częstotliwości 50/60 Hz: kompatybilność z sieciami europejskimi i amerykańskimi bez konieczności zmiany konfiguracji urządzenia.
• Stopień ochrony IP00: konstrukcja przeznaczona do zabudowy w szafach sterowniczych – ułatwia chłodzenie i dostęp serwisowy.
• Zgodność z globalnymi standardami: urządzenie spełnia wymogi dyrektyw UE i posiada oznaczenie CE, co gwarantuje bezpieczeństwo i kompatybilność elektromagnetyczną.

Zgodność z Normami

Przemiennik częstotliwości ATV930D37Y6 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Spełnia wymagania norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC) dla urządzeń przemysłowych. Ze względu na brak konkretnych numerów norm w danych technicznych, zaleca się zapoznanie z pełną dokumentacją producenta przed instalacją.

Zastosowanie

Falownik ATV930D37Y6 służy do płynnej regulacji prędkości obrotowej silników elektrycznych w aplikacjach wymagających wysokiej dynamiki i oszczędności energetycznej.

• Sterowanie pompami i wentylatorami w systemach HVAC i wodociągowych – redukcja zużycia energii dzięki dopasowaniu prędkości do zapotrzebowania.
• Napędy przenośników i transporterów w liniach produkcyjnych – płynny rozruch i hamowanie bez udarów mechanicznych.
• Maszyny przemysłowe (mieszarki, kruszarki, wtryskarki) – precyzyjna kontrola momentu obrotowego w szerokim zakresie prędkości.
• Automatyka budynkowa i instalacje przemysłowe wymagające zdalnego monitorowania i sterowania przez PLC lub systemy nadrzędne.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy przemienniku częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie zasilające i odczekaj czas wymagany do rozładowania kondensatorów (minimum 5 minut). Urządzenie należy zamontować na płaskiej, niepalnej powierzchni w pozycji pionowej, zapewniając odpowiednie odstępy dla swobodnego przepływu powietrza chłodzącego (zgodnie z dokumentacją producenta). Przekrój przewodów zasilających i silnikowych należy dobrać do prądu znamionowego 45 A. Moment dokręcania śrub zacisków – postępuj zgodnie z instrukcją techniczną dostarczoną z urządzeniem.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP00, co oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Urządzenie musi być zainstalowane w szafie sterowniczej o odpowiednim stopniu ochrony.
• Czy falownik nadaje się do sieci zarówno 500V, jak i 690V? Tak, przystosowany do zakresu napięcia 500–690 VAC, 50/60 Hz. Należy upewnić się, że napięcie sieci mieści się w tym przedziale.
• Jakie zabezpieczenia są zalecane przed falownikiem? Zaleca się stosowanie bezpieczników lub wyłączników nadprądowych dobranych do prądu 45 A oraz ochronę przeciwzwarciową i różnicowoprądową zgodnie z projektem instalacji elektrycznej. Szczegółowe zalecenia znajdują się w dokumentacji technicznej.
