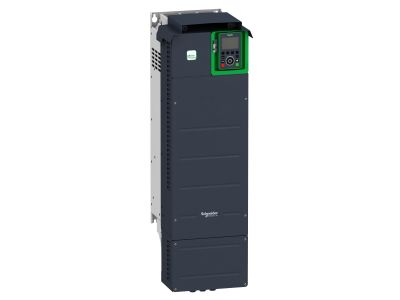

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 55,0kW 106,0A IP21, Altivar 930 | ATV930D55N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 930 o symbolu ATV930D55N4C to trójfazowe urządzenie przeznaczone do zasilania silników synchronicznych i asynchronicznych. Przystosowany do napięcia zasilania 380–480 V AC, prądu znamionowego 106 A oraz mocy 55 kW (75 KM przy lekkim przeciążeniu) lub 45 kW (60 KM przy znacznym przeciążeniu). Zintegrowany filtr EMC oraz stopień ochrony IP21 zapewniają kompatybilność elektromagnetyczną i ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Urządzenie dedykowane systemom o charakterystyce stałomomentowej.

• Zintegrowany filtr EMC: redukuje zakłócenia elektromagnetyczne, co ułatwia spełnienie wymogów kompatybilności w instalacjach przemysłowych i budynkowych.
• Moc 55 kW / prąd 106 A: umożliwia zasilanie silników o dużym obciążeniu, zachowując rezerwę dla aplikacji wymagających krótkotrwałego przeciążenia do 120% (lub 150% dla wersji 45 kW).
• Zaawansowana łączność EtherNet/IP i Modbus TCP: zapewnia głęboką integrację z systemami automatyki, umożliwiając zdalne sterowanie i monitorowanie pracy napędu.
• Usługi sieciowe i serwer webowy: pozwalają na szybkie diagnozowanie problemów i konserwację prewencyjną, skracając przestoje produkcyjne.
• Kompatybilność z oprogramowaniem SoMove: ułatwia konfigurację, backup i przenoszenie ustawień na napęd zapasowy, co redukuje czas konserwacji.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowane zgodnie z europejskimi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Szczegółowe informacje o konkretnych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przemiennik Altivar 930 ATV930D55N4C został opracowany z myślą o aplikacjach wymagających precyzyjnej regulacji prędkości i momentu obrotowego w systemach stałomomentowych. Sprawdza się w następujących scenariuszach:

• Sterowanie napędami pomp, wentylatorów, sprężarek i przenośników o charakterystyce stałomomentowej.
• Zastosowania master/slave – synchronizacja wielu napędów w liniach produkcyjnych.
• Integracja z sieciami przemysłowymi EtherNet/IP i Modbus TCP w rozproszonych systemach automatyki.
• Rejestracja danych i zdalne monitorowanie w celu optymalizacji procesów oraz szybkiego wykrywania awarii.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać niezbędny czas na rozładowanie kondensatorów (zgodnie z instrukcją). Urządzenie montować na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej w pozycji zapewniającej właściwą cyrkulację powietrza. Przekrój przewodów dobrać do prądu znamionowego 106 A oraz warunków środowiskowych. Momenty dokręcania zacisków oraz parametry chłodzenia – postępować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przemiennik jest przystosowany do silników asynchronicznych i synchronicznych? Tak, Altivar 930 ATV930D55N4C obsługuje oba typy silników – asynchroniczne (indukcyjne) oraz synchroniczne (z magnesami trwałymi, PMSM).
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony wynosi IP21 – chroni przed ciałami stałymi o średnicy powyżej 12 mm oraz przed kroplami wody padającymi pionowo. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń.
• Czy filtr EMC jest wbudowany i czy wymaga dodatkowych elementów? Filtr EMC jest zintegrowany fabrycznie, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w typowych instalacjach. W szczególnych przypadkach producent zaleca stosowanie zewnętrznych dławików sieciowych – szczegóły w dokumentacji.
