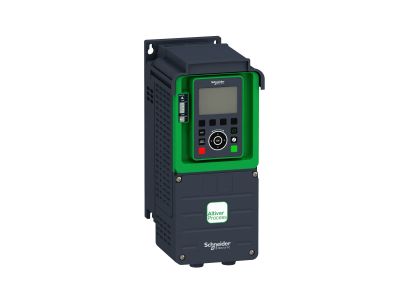

Przemiennik częstotliwości ATV930 3-fazowy 380/480VAC 50/60Hz 2.2kW 4A IP21, Altivar 930 | ATV930U22N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 930, model ATV930U22N4, to zaawansowany 3-fazowy napęd o mocy 2.2 kW (3 KM) przy przeciążeniu 120% oraz 1,5 kW (2 KM) przy przeciążeniu 150%, przeznaczony do zasilania silników synchronicznych i asynchronicznych w systemach o charakterystyce stałomomentowej. Wyposażony w zintegrowany filtr EMC oraz czoper hamujący, zapewnia wysoką jakość energii i precyzyjną kontrolę hamowania. Stopień ochrony IP21 umożliwia bezpieczną pracę w suchych pomieszczeniach przemysłowych.

• Moc 2,2 kW (3 KM) przy przeciążeniu 120% / 1,5 kW (2 KM) przy przeciążeniu 150%: Elastyczne dopasowanie do wymagań aplikacji – wyższa moc dla zastosowań standardowych, zredukowana dla obciążeń wymagających większej rezerwy momentu.
• Prąd wyjściowy do 5,6 A: Zapewnia stabilne zasilanie silników o znacznym poborze prądu, minimalizując ryzyko przeciążeń i wydłużając żywotność napędu.
• Napięcie wejściowe 380–480 VAC 50/60 Hz: Szeroki zakres napięć umożliwia pracę w różnych sieciach trójfazowych bez konieczności stosowania dodatkowych transformatorów.
• Zintegrowany filtr EMC i czoper hamujący: Redukcja zakłóceń elektromagnetycznych oraz efektywne rozpraszanie energii hamowania – niezbędne w aplikacjach z częstymi cyklami pracy.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: Głęboka integracja z systemami automatyki przemysłowej, umożliwiająca zdalne sterowanie, monitoring i szybkie diagnozowanie.
• Kompatybilność z oprogramowaniem SoMove: Łatwe zapisywanie, przenoszenie i przywracanie konfiguracji – skraca czas przestojów podczas konserwacji lub wymiany napędu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego konstrukcja spełnia wymagania dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) dla urządzeń stosowanych w instalacjach przemysłowych. Szczegółowe informacje o zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przemiennik częstotliwości Altivar 930 ATV930U22N4 został opracowany z myślą o precyzyjnej regulacji prędkości obrotowej silników w układach o stałym momencie obciążenia. Sprawdza się w aplikacjach wymagających wysokiej dynamiki, ciągłości pracy oraz zaawansowanej komunikacji.

• Napędy wentylatorów, pomp i sprężarek w systemach HVAC – płynna regulacja wydajności przy zachowaniu wysokiej sprawności energetycznej.
• Przenośniki taśmowe i podajniki w liniach produkcyjnych – sterowanie prędkością w zależności od obciążenia, redukcja zużycia mechanicznego.
• Maszyny pakujące, mieszalniki i wirówki – precyzyjne utrzymanie zadanej prędkości w aplikacjach z częstymi cyklami start-stop.
• Systemy automatyki budynkowej i przemysłowej – integracja z sieciami EtherNet/IP i Modbus TCP umożliwia zdalne monitorowanie i konserwację predykcyjną.

Wskazówki Montażowe

Montaż przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, zaznajomiony z lokalnymi przepisami bezpieczeństwa. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i odczekać wymagany czas na rozładowanie kondensatorów (zgodnie z instrukcją producenta). Urządzenie montować w pozycji pionowej na płaskiej powierzchni lub w szafie sterowniczej, zapewniając odpowiednią cyrkulację powietrza – nie jest przewidziane do montażu na szynie DIN. Przekroje przewodów zasilających i silnikowych dobrać do prądu znamionowego oraz odległości od źródła, uwzględniając spadki napięcia. Momenty dokręcania zacisków oraz parametry połączeń (w tym ekranowanie kabli) stosować ściśle według dokumentacji technicznej produktu.

FAQ

• Jaki jest stopień ochrony (IP) tego przemiennika? Stopień ochrony wynosi IP21, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed kroplami wody spadającymi pionowo. Urządzenie nadaje się do montażu w suchych, zamykanych szafach sterowniczych.
• Czy przemiennik obsługuje silniki synchroniczne i asynchroniczne? Tak, Altivar 930 został zaprojektowany do zasilania zarówno silników synchronicznych, jak i asynchronicznych, oferując wysokie osiągi na każdym typie silnika w aplikacjach stałomomentowych.
• Czy ma wbudowany filtr EMC i czoper hamujący? Tak, urządzenie wyposażono w zintegrowany filtr EMC redukujący zakłócenia przewodzone oraz czoper hamujący umożliwiający rozpraszanie energii hamowania – nie wymaga dodatkowych zewnętrznych komponentów.
