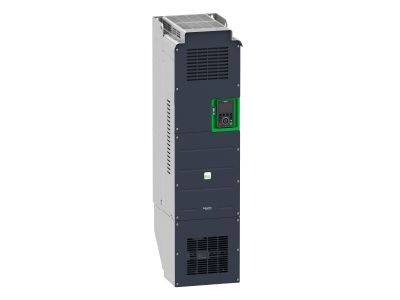

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1356179

EAN

3606480883729

Kod Producenta

ATV930D75M3C

Przemiennik częstotliwości ATV930 3-fazowy 200/240VAC 50/60Hz 75kW 282A IP00

Informacja o Produkcie

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV930 o symbolu ATV930D75M3C to trójfazowe urządzenie do regulacji prędkości obrotowej silników asynchronicznych. Przeznaczony do zasilania napięciem 200-240 V AC 50/60 Hz, oferuje moc 75 kW i prąd znamionowy 282 A. Stopień ochrony IP00 wymaga montażu w szafie sterowniczej.

Moc 75 kW: umożliwia napędzanie dużych silników przemysłowych bez ryzyka przeciążenia.
Prąd znamionowy 282 A: zapewnia stabilną pracę nawet przy znacznych obciążeniach i długotrwałej eksploatacji.
Zakres napięcia 200-240 V AC: kompatybilność z powszechnie stosowanymi sieciami trójfazowymi w wielu krajach.
Częstotliwość 50/60 Hz: uniwersalność zastosowania w różnych systemach elektroenergetycznych.
Stopień ochrony IP00: konstrukcja otwarta, przeznaczona do zabudowy w szafie sterowniczej zapewniającej odpowiednie chłodzenie i ochronę.

Zgodność z Normami

Przemiennik częstotliwości ATV930D75M3C spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Brak szczegółowych numerów norm w dokumentacji produktu.

Zastosowanie

Urządzenie dedykowane do precyzyjnego sterowania prędkością silników w instalacjach przemysłowych i komercyjnych.

Sterowanie napędami pomp (wodociągowych, kanalizacyjnych, CO).
Regulacja prędkości wentylatorów w systemach HVAC i klimatyzacji.
Napędy przenośników taśmowych, podajników i transporterów w magazynach i produkcji.
Maszyny przemysłowe (miksery, sprężarki, obrabiarki) wymagające płynnej zmiany obrotów.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie należy zamontować w szafie sterowniczej z zapewnieniem odpowiedniej wentylacji i swobodnego przepływu powietrza. Przekroje przewodów zasilających i silnikowych dobrać do prądu znamionowego (282 A) zgodnie z normami. Moment dokręcania zacisków oraz wszelkie szczegóły podłączenia należy realizować według dokumentacji technicznej producenta.

FAQ

Jaki jest stopień ochrony przemiennika? Stopień ochrony IP00 oznacza brak ochrony przed ciałami stałymi i wilgocią – urządzenie wymaga montażu w szafie sterowniczej.
Jakie napięcie zasilania jest wymagane? Przemiennik przeznaczony jest do trójfazowej sieci 200-240 V AC o częstotliwości 50 lub 60 Hz.
Jaka jest moc i prąd znamionowy? Moc wynosi 75 kW, a prąd znamionowy 282 A – parametry te gwarantują pracę z dużymi silnikami przemysłowymi.

Producent Schneider Electric
Wymiary 0.475m x 0.65m x 1.03m
Seria producenta Altivar Process ATV 900

Przemiennik częstotliwości =< 1 kV

Napięcie sieci 200 - 240 V
Częstotliwość sieci 50/60 Hz
Liczba faz wejściowych 3
Liczba faz wyjściowych 3
Maksymalna częstotliwość wyjściowa 500 Hz
Maks. napięcie wyjściowe 240 V
Znamionowy prąd wyjściowy I2N 211 A
Maks. moc oddawana (char. obciążenia kwadratowa) przy znam. napięciu wyjściowym 75 kW
Maks. moc oddawana (char. obciążenia liniowa) przy znam. napięciu wyjściowym 75 kW
Względna tolerancja częstotliwości sieciowej 5 %
Względna tolerancja napięcia sieciowego 10 %
Liczba wyjść analogowych 2
Liczba wejść analogowych 3
Liczba wyjść cyfrowych 1
Liczba wejść cyfrowych 8
Z elementem regulacyjnym/sterującym Tak
Dozwolone zastosowanie w przemyśle Tak
Dozwolone zastosowanie w budownictwie mieszkaniowym i obiektach handlowych Tak
Obsługa protokołu TCP/IP Nie
Obsługa protokołu PROFIBUS Tak
Obsługa protokołu CAN Tak
Obsługa protokołu INTERBUS Nie
Obsługa protokołu ASI Nie
Obsługa protokołu KNX Nie
Obsługa protokołu Modbus Nie
Obsługa protokołu Data-Highway Nie
Obsługa protokołu DeviceNet Tak
Obsługa protokołu SUCONET Nie
Obsługa protokołu LON Nie
Obsługa protokołu PROFINET IO Tak
Obsługa protokołu PROFINET CBA Nie
Obsługa protokołu SERCOS Nie
Obsługa protokołu Foundation Fieldbus Nie
Obsługa protokołu EtherNet/IP Tak
Obsługa protokołu AS-Interface Safety at Work Nie
Obsługa protokołu DeviceNet Safety Nie
Obsługa protokołu INTERBUS-Safety Nie
Obsługa protokołu PROFIsafe Nie
Obsługa protokołu SafetyBUS p Nie
Obsługa protokołu BACnet Nie
Obsługa innych protokołów Tak
Liczba złączy sprzętowych RS-485 3
Z interfejsem optycznym Nie
Ze złączem do komputera PC Nie
Zintegrowany moduł hamujący (chopper) Nie
Możliwość pracy we wszystkich ćwiartkach układu współrzędnych Tak
Rodzaj przemiennika Przemiennik napięciowy
Stopień ochrony (IP) IP00
Wysokość 852 mm
Szerokość 320 mm
Głębokość 393 mm
