Przemiennik częstotliwości ATV930 3-fazowy 200/240VAC 50/60Hz 5.5kW 25.4A IP21 | ATV930U55M3 Schneider Electric

Opis i Kluczowe Cechy

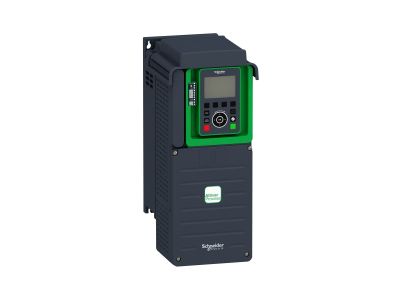

Przemiennik częstotliwości ATV930 (symbol ATV930U55M3) to 3-fazowe urządzenie o mocy 5,5 kW i prądzie znamionowym 25,4 A, zasilane napięciem 200–240 VAC przy częstotliwości 50/60 Hz. Dzięki stopniowi ochrony IP21 sprawdza się w warunkach przemysłowych, zapewniając niezawodną regulację prędkości silników asynchronicznych.

• Moc 5,5 kW: umożliwia napędzanie silników o odpowiedniej mocy znamionowej, zapewniając płynną regulację obrotów.
• Prąd znamionowy 25,4 A: gwarantuje bezpieczną pracę przy pełnym obciążeniu, bez ryzyka przeciążenia układu.
• Napięcie zasilania 200–240 VAC: kompatybilność z powszechnie stosowanymi sieciami trójfazowymi w lekkim przemyśle i obiektach komercyjnych.
• Stopień ochrony IP21: chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz kapaniem wody, co zwiększa trwałość w typowych warunkach pracy.
• Pracuje w standardzie 50/60 Hz: uniwersalność zastosowania w różnych regionach i instalacjach o zmiennej częstotliwości sieci.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowane zgodnie z aktualnymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje bezawaryjną pracę w środowisku przemysłowym.

Zastosowanie

Przemiennik częstotliwości ATV930U55M3 dedykowany jest do płynnej regulacji prędkości obrotowej silników asynchronicznych w różnorodnych aplikacjach przemysłowych i komercyjnych.

• Sterowanie napędami pomp i wentylatorów w systemach HVAC oraz instalacjach wodociągowych.
• Regulacja prędkości przenośników, taśmociągów i podajników w liniach produkcyjnych.
• Napędy maszyn roboczych (mieszadła, sprężarki, wiertarki) wymagających zmiennej prędkości.
• Automatyka budynkowa – sterowanie silnikami w agregatach chłodniczych i systemach klimatyzacji.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na płycie montażowej w pozycji pionowej, zapewniając swobodny przepływ powietrza dla chłodzenia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać czas rozładowania kondensatorów (zgodnie z instrukcją producenta). Przekrój przewodów zasilających i silnikowych dobrać do prądu 25,4 A, stosując odpowiednie zabezpieczenia nadprądowe.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP21 – urządzenie jest odporne na wniknięcie ciał stałych o średnicy powyżej 12 mm oraz kapanie wody pod kątem do 15° od pionu.
• Jakie napięcie zasilania jest wymagane? Wymagane jest 3-fazowe napięcie przemienne 200–240 VAC o częstotliwości 50 lub 60 Hz.
• Czy mogę użyć tego przemiennika do sterowania pompą głębinową? Tak, urządzenie nadaje się do sterowania silnikami pomp, pod warunkiem że parametry silnika (moc, prąd) mieszczą się w zakresie pracy przemiennika (5,5 kW / 25,4 A).
