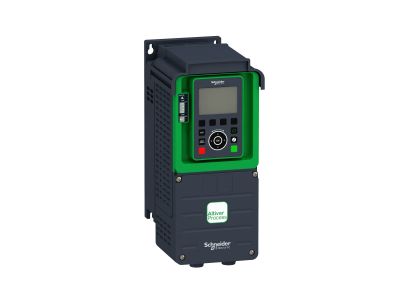

Przemiennik częstotliwości ATV930 3-fazowy 200/240VAC 50/60Hz 4kW 18.7A IP21 | ATV930U40M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV930U40M3 z serii ATV930 to 3-fazowe urządzenie przeznaczone do precyzyjnego sterowania obrotami silników indukcyjnych. Zasilany napięciem 200/240 VAC przy częstotliwości 50/60 Hz, oferuje moc 4 kW z prądem znamionowym 18,7 A, co pozwala na bezpieczną i płynną regulację w aplikacjach wymagających zmiennej prędkości. Dzięki stopniowi ochrony IP21 nadaje się do instalacji w suchych pomieszczeniach technicznych.

• Moc 4 kW / prąd 18,7 A: gwarantuje skuteczne sterowanie silnikami o znacznym obciążeniu bez ryzyka przeciążenia układu.
• Napięcie zasilania 200-240 VAC 3-fazowe: kompatybilność z popularnymi sieciami niskiego napięcia w instalacjach przemysłowych i budynkowych.
• Stopień ochrony IP21: zabezpieczenie przed dostępem do części wewnętrznych palcami oraz przed kapaniem wody pionowej – odpowiedni do montażu w szafach sterowniczych i rozdzielnicach.
• Technologia Altivar 930: zaawansowane algorytmy sterowania zapewniające płynną regulację momentu i prędkości, redukujące zużycie energii oraz mechaniczne obciążenie napędu.
• Kompaktowa konstrukcja: ułatwia integrację w istniejących układach automatyki bez konieczności zmiany rozmiaru szafy.

Zgodność z Normami

Przemiennik częstotliwości ATV930U40M3 został zaprojektowany zgodnie z wymaganiami europejskich dyrektyw dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa elektrycznego. Posiada oznaczenie CE, co potwierdza spełnienie stosownych norm harmonizowanych w Unii Europejskiej.

Zastosowanie

Urządzenie przeznaczone jest do płynnego sterowania prędkością i momentem obrotowym trójfazowych silników asynchronicznych w różnych gałęziach przemysłu i automatyce budynkowej.

• Sterowanie pompami i wentylatorami w systemach HVAC – optymalizacja przepływu i ciśnienia przy zmniejszonym poborze energii.
• Napędy przenośników, podajników i transportu taśmowego – precyzyjna regulacja prędkości liniowej oraz łagodny rozruch i zatrzymanie.
• Maszyny produkcyjne (obrabiarki, miksery, mieszadła) – zapewnienie stałego momentu w szerokim zakresie prędkości.
• Automatyka budynkowa – sterowanie napędami wind, bram, rolet oraz urządzeniami komunalnymi.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości ATV930U40M3 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montować w pozycji pionowej na równej, niepalnej powierzchni lub na szynie DIN (jeśli przewidziano w dokumentacji). Zapewnić odpowiednią wentylację – zachować minimalne odstępy od innych urządzeń zgodnie z instrukcją producenta. Przekroje przewodów dobrać do prądu 18,7 A oraz napięcia zasilania, uwzględniając spadki napięcia i warunki środowiskowe. Moment dokręcania zacisków stosować według zaleceń w karcie katalogowej.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP21 – urządzenie chronione przed dostępem palcami (grubość 12 mm) oraz przed kapaniem wody pod kątem 15° od pionu. Nadaje się do suchych pomieszczeń wewnętrznych.
• Jakie napięcie zasilania jest wymagane? Wymagane jest trójfazowe napięcie 200-240 VAC o częstotliwości 50/60 Hz. Należy pamiętać o prawidłowym uziemieniu i zastosowaniu odpowiednich zabezpieczeń nadprądowych.
• Czy przemiennik posiada wbudowany wyświetlacz lub panel operatorski? W podanych danych nie określono wyposażenia w interfejs użytkownika. Urządzenie można sterować za pomocą zewnętrznych przycisków i przekaźników lub poprzez komunikację (np. Modbus) – szczegóły należy sprawdzić w dokumentacji technicznej producenta.
