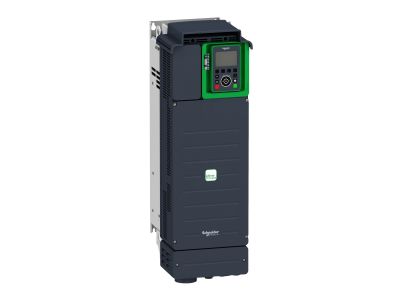

Przemiennik częstotliwości ATV930 3-fazowy 200/240VAC 50/60Hz 22kW 76A IP21 | ATV930D22M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV930D22M3 to trójfazowe urządzenie o mocy 22 kW i prądzie znamionowym 76 A, przeznaczone do sieci 200–240 V AC 50/60 Hz. Stopień ochrony IP21 zapewnia odporność na dostęp ciał stałych o średnicy powyżej 12,5 mm oraz kapanie wody, co czyni go odpowiednim do montażu w suchych pomieszczeniach przemysłowych i rozdzielnicach.

• Moc 22 kW i prąd 76 A: umożliwiają zasilanie silników asynchronicznych o znacznej mocy, gwarantując stabilną pracę w aplikacjach wymagających wysokiego momentu rozruchowego.
• Zasilanie 3×200–240 V AC 50/60 Hz: kompatybilność z powszechnie występującymi sieciami niskiego napięcia w Europie i innych regionach – bez konieczności stosowania dodatkowych transformatorów.
• Stopień ochrony IP21: chroni przed przypadkowym dotknięciem elementów wewnętrznych oraz przed kapaniem wody (np. kondensat), zwiększając bezpieczeństwo eksploatacji w suchych warunkach.
• Typ przemiennika częstotliwości: precyzyjne sterowanie prędkością obrotową silnika za pomocą modulacji częstotliwości i napięcia, co przekłada się na oszczędność energii i płynną regulację procesów technologicznych.
• Zakres częstotliwości 50/60 Hz: dostosowany do standardowych silników asynchronicznych – łatwa integracja z istniejącą infrastrukturą napędową.

Zgodność z Normami

Przemiennik częstotliwości ATV930D22M3 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Spełnia wymagania norm dla urządzeń stosowanych w przemysłowych instalacjach elektrycznych, w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania.

Zastosowanie

Urządzenie dedykowane do regulacji obrotów silników trójfazowych w różnorodnych aplikacjach przemysłowych i budynkowych. Sprawdza się zarówno w nowych, jak i modernizowanych instalacjach automatyki.

• Sterowanie prędkością pomp, wentylatorów i sprężarek w systemach HVAC i wodociągowych.
• Napędy główne w maszynach produkcyjnych (przenośniki, mieszadła, tokarki).
• Automatyka budynkowa – regulacja napędów wind, bram, rolet przemysłowych.
• Zastosowania w liniach transportu materiałów sypkiego i płynnego w zakładach przetwórczych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. E do 1 kV). Urządzenie należy instalować na szynie DIN TH35 w rozdzielnicy zapewniającej ochronę przed wilgocią i kurzem. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i odczekać minimum 5 minut (do rozładowania kondensatorów obwodu pośredniczącego). Przekroje przewodów silnika i zasilania dobrać zgodnie z wartością prądu 76 A i lokalnymi przepisami. Moment dokręcania zacisków stosować według dokumentacji producenta – typowo 1,2–1,5 Nm dla przewodów miedzianych.

FAQ

• Jaki jest zakres napięcia zasilania tego przemiennika? Urządzenie przeznaczone jest do sieci trójfazowej 200–240 V AC o częstotliwości 50 lub 60 Hz.
• Jaki stopień ochrony posiada ATV930D22M3? Deklarowany stopień ochrony to IP21 – oznacza ochronę przed dostępem palcem i kapaniem wody, odpowiedni do montażu wnętrzowego.
• Jaka jest moc znamionowa i prąd wyjściowy? Moc znamionowa wynosi 22 kW, a prąd wyjściowy 76 A (wartości przy zasilaniu 240 V AC).
