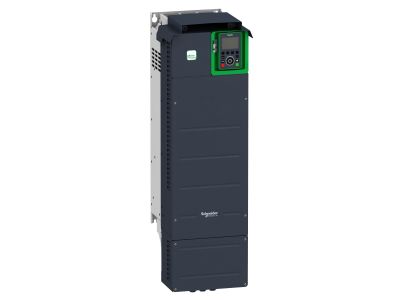

Przemiennik częstotliwości ATV930 3 fazowe 200/240VAC 50/60Hz 37kW 149A IP21 | ATV930D37M3C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar ATV930 (symbol ATV930D37M3C) przeznaczony do trójfazowych silników asynchronicznych zasilanych napięciem 200–240 VAC 50/60 Hz. Oferuje moc 37 kW i prąd wyjściowy 149 A, co umożliwia precyzyjne sterowanie obrotami w wymagających zastosowaniach przemysłowych. Obudowa o stopniu ochrony IP21 zapewnia bezpieczną pracę w środowiskach o ograniczonej wilgotności i zapyleniu.

• Moc 37 kW i prąd 149 A: zapewniają płynną regulację prędkości silników o dużym obciążeniu, minimalizując straty energii i wydłużając żywotność napędu.
• Zakres napięcia 200–240 VAC 50/60 Hz: umożliwia pracę w sieciach trójfazowych o różnej częstotliwości bez konieczności dodatkowej konfiguracji.
• Stopień ochrony IP21: chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz pionowo kapiącą wodą, co zwiększa niezawodność w standardowych warunkach przemysłowych.
• Zaawansowane funkcje sterowania: zintegrowane algorytmy regulacji (np. sterowanie wektorowe) zapewniają wysoką dokładność i dynamikę pracy silnika.
• Kompaktowa konstrukcja: ułatwia montaż w szafach sterowniczych oraz instalację w ograniczonej przestrzeni.

Zgodność z Normami

Przemiennik częstotliwości ATV930 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami niskonapięciową (LVD) i kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną i niezawodną pracę w systemach automatyki przemysłowej.

Zastosowanie

Przemiennik ATV930D37M3C dedykowany jest do precyzyjnego sterowania prędkością i momentem obrotowym trójfazowych silników klatkowych w różnych gałęziach przemysłu.

• Sterowanie pompami, wentylatorami i sprężarkami w systemach HVAC oraz instalacjach wodno-kanalizacyjnych.
• Napędy przenośników, podajników i linii produkcyjnych w zakładach przemysłowych.
• Regulacja obrotów w maszynach takich jak mieszalniki, młyny, granulatory.
• Automatyka budynkowa – napędy wind, bram, rolet oraz systemy transportu wewnętrznego.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy instalować na szynie DIN TH35 lub na płycie montażowej, zapewniając odpowiednią cyrkulację powietrza wokół radiatora. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i odczekać wymagany czas na rozładowanie kondensatorów obwodu pośredniego. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego (149 A) zgodnie z normami elektrycznymi. Momenty dokręcania zacisków należy stosować według dokumentacji producenta.

FAQ

• Czy przemiennik wymaga zewnętrznego filtra EMC? W zależności od aplikacji i długości przewodów silnikowych może być konieczne zastosowanie zewnętrznego filtra EMC – zalecamy konsultację z dokumentacją techniczną oraz spełnienie wymogów kompatybilności dla danego środowiska.
• Jaki jest stopień ochrony obudowy? Urządzenie posiada stopień ochrony IP21 – chroni przed ciałami stałymi o średnicy powyżej 12 mm oraz kapiącą wodą (np. podczas czyszczenia), ale nie jest odporny na strumienie wody ani zanurzenie.
• Czy można pracować w trybie podawania bezpośredniego bez programowania? Przemiennik ATV930 umożliwia podstawową pracę z wykorzystaniem wbudowanych parametrów domyślnych, jednak dla optymalnej wydajności i bezpieczeństwa zaleca się konfigurację za pomocą oprogramowania lub panelu operatorskiego.
