Przemiennik częstotliwości ATV650 3-fazowy 380/480VAC 50/60Hz 5.5kW 12.7A IP55 | ATV650U55N4E Schneider Electric

Opis i Kluczowe Cechy

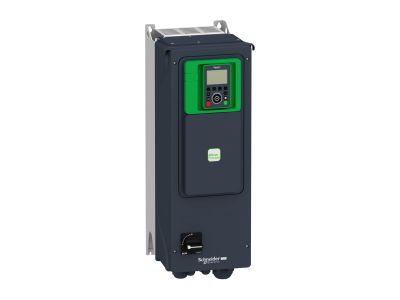

Przemiennik częstotliwości ATV650 o symbolu ATV650U55N4E to trójfazowy falownik przeznaczony do zasilania silników asynchronicznych. Urządzenie oferuje moc wyjściową 5,5 kW i prąd znamionowy 12,7 A, co pozwala na niezawodną pracę w średniej wielkości instalacjach przemysłowych. Dzięki stopniowi ochrony IP55 falownik sprawdza się w środowiskach narażonych na kurz i wilgoć. Kompaktowa konstrukcja ułatwia integrację z istniejącymi szafami sterowniczymi.

• Moc wyjściowa 5,5 kW: umożliwia precyzyjne sterowanie silnikami o średnim zapotrzebowaniu na energię, np. w pompach, wentylatorach czy przenośnikach.
• Prąd znamionowy 12,7 A: zapewnia odpowiedni zapas obciążalności, minimalizując ryzyko przeciążenia i wydłużając żywotność urządzenia.
• Napięcie zasilania 380-480 V AC (3 fazy): kompatybilność z powszechnymi sieciami przemysłowymi w Europie, co ułatwia wdrożenie w istniejących instalacjach.
• Stopień ochrony IP55: odporność na kurz i strugi wody, umożliwiająca montaż w trudnych warunkach środowiskowych bez dodatkowej obudowy.
• Częstotliwość zasilania 50/60 Hz: dostosowanie do lokalnych standardów sieciowych, gwarantujące stabilną pracę w różnych regionach.

Zgodność z Normami

Przemiennik częstotliwości ATV650 spełnia wymagania dyrektyw unijnych (oznaczenie CE) oraz jest zgodny z europejskimi standardami bezpieczeństwa maszyn. Ze względu na przeznaczenie do pracy przemysłowej, urządzenie podlega normom dotyczącym kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego.

Zastosowanie

Falownik ATV650 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości obrotowej silników trójfazowych. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących układów napędowych.

• Sterowanie pompami, wentylatorami i sprężarkami w instalacjach HVAC.
• Regulacja prędkości przenośników i taśmociągów w liniach produkcyjnych.
• Napędy w maszynach pakujących, obróbki drewna i metalu.
• Zastosowania w automatyce budynkowej – sterowanie windami, bramami roletowymi.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy mocować na szynie TH35 lub płycie montażowej, zapewniając odpowiednią wentylację i odstępy od innych elementów. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać do całkowitego rozładowania kondensatorów (co najmniej 5 minut). Przekrój przewodów oraz zabezpieczenia nadprądowe dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 12,7 A.

FAQ

• Jakie napięcie zasilania jest wymagane? Przemiennik ATV650 przeznaczony jest do trójfazowej sieci 380-480 V AC o częstotliwości 50/60 Hz.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony IP55 oznacza odporność na kurz i strugi wody, co pozwala na montaż w środowiskach zapylonych i wilgotnych.
• Czy falownik obsługuje silniki jednofazowe? Nie – ATV650 jest przystosowany wyłącznie do trójfazowych silników asynchronicznych.
