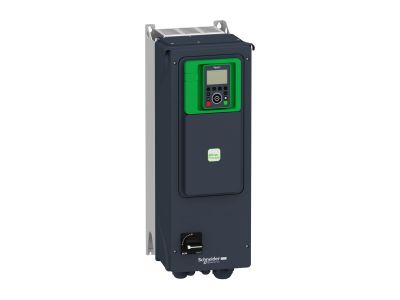

Przemiennik częstotliwości ATV650 3-fazowy 380/480VAC 50/60Hz 3kW 7.2A IP55 | ATV650U30N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV650 (symbol ATV650U30N4E) to zaawansowany falownik 3-fazowy przeznaczony do precyzyjnego sterowania prędkością obrotową silników asynchronicznych. Urządzenie zasilane napięciem 380–480 VAC o częstotliwości 50/60 Hz zapewnia moc wyjściową 3 kW oraz prąd znamionowy 7.2 A, co pozwala na bezpieczną i energooszczędną pracę w instalacjach przemysłowych. Dzięki stopniowi ochrony IP55 może być instalowane w środowiskach o podwyższonej wilgotności i zapyleniu.

• Moc 3 kW / prąd 7.2 A: gwarantuje niezawodne sterowanie silnikami o średnim zapotrzebowaniu mocy, przy zachowaniu stabilności pracy bez ryzyka przeciążeń.
• Zasilanie 3-fazowe 380–480 VAC 50/60 Hz: umożliwia podłączenie do typowych sieci przemysłowych bez konieczności stosowania dodatkowych transformatorów.
• Stopień ochrony IP55: zabezpiecza wnętrze urządzenia przed wnikaniem pyłu i strumieni wody, co pozwala na montaż w trudnych warunkach – np. w pobliżu maszyn, na zewnątrz szaf sterowniczych.
• Kompatybilność z silnikami 3-fazowymi: optymalizuje pracę pomp, wentylatorów, przenośników i innych odbiorników, redukując zużycie energii i zużycie mechaniczne.
• Wbudowane zabezpieczenia: ochrona przed zwarciem, przeciążeniem i zanikiem fazy – zwiększa trwałość układu i minimalizuje przestoje.

Zgodność z Normami

Falownik ATV650 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Jego konstrukcja oparta jest o standardy międzynarodowe dla przemienników częstotliwości, co gwarantuje bezpieczną eksploatację w systemach automatyki przemysłowej. (Szczegółowe normy podane są w dokumentacji technicznej producenta).

Zastosowanie

Przemiennik ATV650U30N4E został zaprojektowany do wszechstronnego sterowania prędkością silników w różnych gałęziach przemysłu i budynkach komercyjnych. Sprawdza się zarówno w prostych aplikacjach, jak i złożonych liniach produkcyjnych.

• Sterowanie prędkością pomp wodnych i wentylatorów w systemach HVAC, zapewniające oszczędność energii i cichą pracę.
• Napędy przenośników i podajników w magazynach i zakładach produkcyjnych – płynny rozruch i hamowanie minimalizują zużycie mechaniczne.
• Maszyny obróbcze (tokarki, frezarki) wymagające regulacji obrotów w szerokim zakresie.
• Automatyka budynkowa – np. sterowanie silnikami bram, żaluzji lub klimakonwektorów.

Wskazówki Montażowe

Instalację i pierwsze uruchomienie przemiennika może wykonywać wyłącznie personel z uprawnieniami SEP oraz odpowiednią wiedzą techniczną w zakresie urządzeń energoelektronicznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj co najmniej 5 minut na rozładowanie kondensatorów pośredniczących. Falownik montuj na szynie DIN lub bezpośrednio na płycie montażowej, zachowując odstępy wentylacyjne zgodne z dokumentacją. Przekrój przewodów zasilających i silnikowych dobierz do prądu 7.2 A, a momenty dokręcania zacisków stosuj według instrukcji producenta. Pamiętaj o zastosowaniu zabezpieczeń nadprądowych i zwarciowych obwodów.

FAQ

• Jaki jest stopień ochrony obudowy falownika ATV650U30N4E? Stopień ochrony wynosi IP55, co oznacza odporność na pył i strugę wody z dowolnego kierunku. Można go instalować w pomieszczeniach wilgotnych, kurzowych lub na zewnątrz, pod warunkiem braku dłuższego zalewania.
• Czy przemiennik można zasilać z sieci 1-fazowej? Nie – falownik ATV650U30N4E jest przeznaczony wyłącznie do sieci 3-fazowej o napięciu 380–480 V. W przypadku zasilania jednofazowego urządzenie nie będzie działać poprawnie i może ulec uszkodzeniu.
• Czy do sterowania prędkością wymagany jest zewnętrzny rezystor hamowania? Standardowo falownik wyposażony jest w wewnętrzny obwód hamowania dynamicznego. W przypadku dużych momentów bezwładności (np. wentylatory) może być potrzebny zewnętrzny rezystor – szczegółowe wytyczne znajdują się w dokumentacji technicznej.
