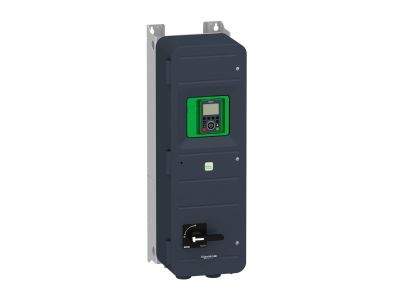

Przemiennik częstotliwości ATV650 3-fazowy 380/480VAC 50/60Hz 37kW 72A IP55 | ATV650D37N4E Schneider Electric

Opis i Kluczowe Cechy

Falownik ATV650 o symbolu ATV650D37N4E to trójfazowy przemiennik częstotliwości przeznaczony do zasilania silników indukcyjnych. Urządzenie pracuje w zakresie napięcia 380–480 V AC, częstotliwości 50/60 Hz i zapewnia moc 37 kW przy prądzie znamionowym 72 A. Dzięki stopniowi ochrony IP55 sprawdza się w środowiskach o podwyższonej wilgotności i zapyleniu – bez konieczności stosowania dodatkowej obudowy.

• Moc 37 kW / prąd 72 A: wystarczający zapis mocy do zasilania dużych silników w aplikacjach przemysłowych, np. w pompach, wentylatorach czy sprężarkach.
• Napięcie zasilania 380–480 V AC 3‑fazowe: kompatybilność z europejskimi sieciami niskiego napięcia – łatwa instalacja w standardowych rozdzielnicach.
• Częstotliwość wyjściowa 0–50/60 Hz (z możliwością rozszerzenia): płynna regulacja prędkości obrotowej silnika bez skoków mechanicznych.
• Stopień ochrony IP55: odporność na kurz i strugi wody – idealny do montażu w halach produkcyjnych, na zewnątrz lub w miejscach narażonych na wilgoć.
• Wbudowany filtr EMC kategorii C3 (zgodnie z EN 61800‑3): redukcja zakłóceń elektromagnetycznych, co ułatwia spełnienie wymogów kompatybilności w środowisku przemysłowym.

Zgodność z Normami

Przemiennik ATV650 został zaprojektowany zgodnie z wymaganiami dyrektyw europejskich i posiada oznaczenie CE. Spełnia normy zharmonizowane dla urządzeń napędowych, w tym EN 61800‑3 (kompatybilność elektromagnetyczna) oraz EN 61800‑5‑1 (bezpieczeństwo). Urządzenie jest przystosowane do pracy w sieciach IT i TN.

Zastosowanie

Falownik ATV650D37N4E znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna regulacja prędkości silników trójfazowych. Dzięki szerokiemu zakresowi napięć i mocy sprawdza się zarówno w prostych, jak i zaawansowanych układach automatyki.

• Sterowanie pompami, wentylatorami i sprężarkami w systemach HVAC oraz instalacjach przemysłowych.
• Napędy przenośników, podajników i innych maszyn transportowych w liniach produkcyjnych.
• Regulacja prędkości w obrabiarkach, mieszalnikach i młynach – płynne rozruchy i zatrzymania eliminują udary mechaniczne.
• Modernizacja istniejących układów z rozruchem bezpośrednim – redukcja prądów rozruchowych i oszczędność energii.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika częstotliwości może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj minimum 5 minut na rozładowanie kondensatorów pośredniczących (falownik przechowuje niebezpieczne napięcie nawet po wyłączeniu). Urządzenie montuj w pozycji pionowej na płaskiej, niepalnej powierzchni, zachowując odstępy wentylacyjne zgodne z dokumentacją producenta. Przekroje przewodów zasilających i silnikowych dobieraj do prądu znamionowego (72 A) oraz warunków układania. Moment dokręcania zacisków stosuj według wartości podanych w instrukcji.

FAQ

• Jaki jest stopień ochrony obudowy? IP55 – pyłoszczelna i chroniona przed strugami wody. Możliwy montaż w pomieszczeniach wilgotnych lub na zewnątrz (pod zadaszeniem).
• Czy falownik obsługuje silniki jednofazowe? Nie – ATV650D37N4E jest przeznaczony wyłącznie do silników trójfazowych. Silniki jednofazowe wymagają innego typu przemiennika.
• Czy potrzebny jest zewnętrzny filtr EMC? Wbudowany filtr kategorii C3 zapewnia zgodność z normami w typowym środowisku przemysłowym. W przypadku instalacji w sieciach publicznych (domowych) konieczne może być zastosowanie dodatkowego filtra zewnętrznego – szczegóły w dokumentacji technicznej.
