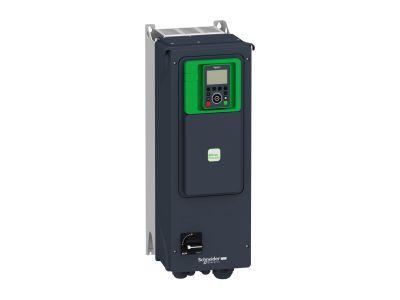

Przemiennik częstotliwości ATV650 3-fazowy 380/480VAC 50/60Hz 2.2kW 5.6A IP55 | ATV650U22N4E Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV650 o symbolu ATV650U22N4E to 3-fazowe urządzenie przeznaczone do sterowania prędkością silników asynchronicznych. Zasilany napięciem 380–480 VAC 50/60 Hz, oferuje moc 2,2 kW i prąd znamionowy 5,6 A. Stopień ochrony IP55 gwarantuje odporność na pył i strugi wody, co umożliwia pracę w trudnych warunkach przemysłowych. Szerokość modułu – brak danych w dokumentacji.

• Moc 2,2 kW: Umożliwia precyzyjne sterowanie pracą silników o odpowiadającej mocy, zapewniając optymalną wydajność energetyczną w napędach.
• Prąd znamionowy 5,6 A: Bezpieczna praca w obwodzie zasilania silnika bez ryzyka przeciążenia styków wewnętrznych.
• Napięcie zasilania 380–480 VAC 50/60 Hz: Kompatybilność z trójfazowymi sieciami przemysłowymi w standardzie europejskim i amerykańskim.
• Stopień ochrony IP55: Odporność na pył oraz bryzgi wody, co pozwala na montaż w strefach o podwyższonej wilgotności lub zapyleniu.
• Zasilanie 3-fazowe: Stabilna praca silników trójfazowych z płynną regulacją obrotów w zakresie 0–400 Hz (zależnie od ustawień).

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowane zgodnie z obowiązującymi normami międzynarodowymi dla przemienników częstotliwości (np. IEC 61800). Szczegółowe numery norm podane są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Przemiennik ATV650 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości obrotowej silników trójfazowych. Dzięki kompaktowej budowie i stopniowi ochrony IP55 sprawdza się w wymagających aplikacjach.

• Sterowanie prędkością pomp i wentylatorów w systemach HVAC oraz instalacjach wodociągowych.
• Napędy przenośników, podajników i innych maszyn w liniach produkcyjnych.
• Regulacja obrotów w maszynach pakujących, obróbczych i narzędziowych.
• Automatyka budynkowa – napędy wind, bram, kurtyn powietrznych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy mocować na płaskiej, dobrze wentylowanej powierzchni (brak informacji o szynie TH35 – nie dotyczy). Przekrój przewodów zasilających i silnikowych dobrać zgodnie z obowiązującymi przepisami oraz wartością prądu 5,6 A. Należy przestrzegać zaleceń dotyczących momentu dokręcania zacisków oraz odległości izolacyjnych – pełne dane znajdują się w instrukcji producenta.

FAQ

• Jaki jest stopień ochrony przemiennika ATV650U22N4E? Stopień ochrony wynosi IP55, co oznacza pyłoszczelność i odporność na strugi wody. Urządzenie można montować w pomieszczeniach o dużej wilgotności lub zapyleniu, ale nie bezpośrednio w strefie zalewania.
• Jaki zakres napięcia zasilania jest wymagany? Przemiennik jest przystosowany do trójfazowego napięcia 380–480 VAC o częstotliwości 50/60 Hz. Należy upewnić się, że parametry sieci zasilającej mieszczą się w tym zakresie.
• Jaką moc silnika można sterować tym falownikiem? Moc wyjściowa przemiennika wynosi 2,2 kW przy prądzie 5,6 A. Dobór silnika należy przeprowadzić zgodnie z jego danymi tabliczkowymi i przeznaczeniem napędu.
