Przemiennik częstotliwości ATV630 3-fazowy 500/690VAC 50/60Hz 75kW 83A IP00 | ATV630D75Y6 Schneider Electric

Opis i Kluczowe Cechy

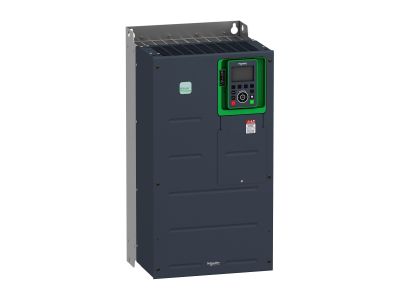

Przemiennik częstotliwości Schneider Electric ATV630 (symbol ATV630D75Y6) to zaawansowany układ napędowy przeznaczony do trójfazowego zasilania 500–690 VAC, 50/60 Hz. Dzięki mocy 75 kW i prądowi znamionowemu 83 A umożliwia precyzyjne sterowanie prędkością silników asynchronicznych w wymagających instalacjach przemysłowych. Obudowa o stopniu ochrony IP00 przeznaczona jest do zabudowy w szafie sterowniczej.

• Napięcie zasilania 500–690 VAC (3‑fazowe): kompatybilność z sieciami przemysłowymi o podwyższonym napięciu, zapewniająca stabilną pracę w trudnych warunkach energetycznych.
• Moc 75 kW / prąd znamionowy 83 A: wysoka wydajność umożliwiająca napęd dużych silników, np. w pompach, wentylatorach czy sprężarkach.
• Częstotliwość 50/60 Hz: uniwersalność zastosowania w instalacjach pracujących w obu standardach częstotliwości sieciowej.
• Stopień ochrony IP00: konstrukcja przeznaczona do zabudowy w szafie, co ułatwia integrację z istniejącą infrastrukturą i zapewnia optymalne odprowadzanie ciepła.
• Seria ATV630: zaawansowany przetwornik częstotliwości z funkcjami bezpieczeństwa i komunikacją, odpowiedni do aplikacji wymagających wysokiej dynamiki sterowania.

Zgodność z Normami

Przemiennik częstotliwości ATV630D75Y6 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami branżowymi. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji techniczno‑ruchowej producenta.

Zastosowanie

Przemiennik częstotliwości ATV630 dedykowany jest do precyzyjnego sterowania prędkością obrotową silników trójfazowych w aplikacjach przemysłowych i instalacjach infrastruktury budynkowej.

• Sterowanie prędkością pomp, wentylatorów, sprężarek i przenośników w zakładach produkcyjnych.
• Napędy w systemach HVAC – regulacja wydajności klimatyzacji i wentylacji.
• Automatyka procesowa – precyzyjne pozycjonowanie i płynny rozruch silników w liniach produkcyjnych.
• Modernizacja istniejących układów napędowych – zastępowanie starszych rozwiązań w celu poprawy efektywności energetycznej.

Wskazówki Montażowe

Montaż, podłączenie oraz uruchomienie przemiennika częstotliwości powinny być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć zasilanie i odczekać do całkowitego rozładowania kondensatorów. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na płycie montażowej – przestrzegać zaleceń dotyczących minimalnych odstępów wentylacyjnych podanych w dokumentacji producenta. Przekroje przewodów zasilających oraz silnikowych dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 83 A.

FAQ

• Jaki jest zakres napięcia zasilania przemiennika? Przemiennik ATV630D75Y6 zasilany jest napięciem trójfazowym 500–690 VAC przy częstotliwości 50 lub 60 Hz.
• Jaka jest moc i prąd znamionowy? Moc znamionowa wynosi 75 kW, a prąd znamionowy 83 A – wartości te dotyczą pracy ciągłej przy podanych parametrach zasilania.
• Jaki stopień ochrony ma przetwornica? Urządzenie posiada stopień ochrony IP00, co oznacza, że przeznaczone jest do zabudowy w szafie sterowniczej zapewniającej ochronę przed pyłem i wilgocią.
