Przemiennik częstotliwości ATV630 3-fazowy 5,5kW 380-480V IP21, Altivar 630 | ATV630U55N4 Schneider Electric

Opis i Kluczowe Cechy

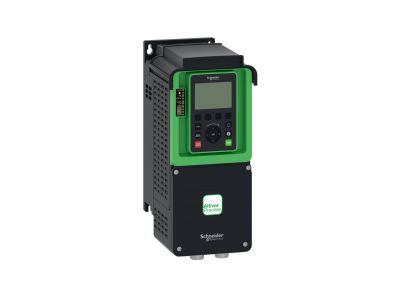

Przemiennik częstotliwości Schneider Electric Altivar 630 (ATV630U55N4) to zaawansowany napęd 3-fazowy przeznaczony do regulacji prędkości silników asynchronicznych i synchronicznych. Dzięki mocy 5,5 kW i prądzie znamionowym 12,7 A zapewnia niezawodną pracę w systemach pompowych i wentylacyjnych. Stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach przemysłowych.

• Moc silnika 5,5 kW (7,5 KM) dla lekkiego przeciążenia (110%): Oferuje elastyczność w doborze do standardowych zastosowań z niewielkimi przeciążeniami. Dla wymagających aplikacji dostępna jest konfiguracja z dużym przeciążeniem (150%) dla silników do 4,0 kW (5,0 KM).
• Prąd znamionowy 12,7 A: Gwarantuje bezpieczne zasilanie silnika o odpowiedniej wydajności bez ryzyka przeciążenia toru prądowego.
• Zintegrowany filtr EMC i czoper hamujący: Zapewnia kompatybilność elektromagnetyczną oraz efektywne hamowanie dynamiczne, co zwiększa bezpieczeństwo i niezawodność instalacji.
• Stopień ochrony IP21: Chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz przed kroplami wody, co pozwala na montaż w typowych rozdzielnicach przemysłowych.
• Zaawansowana łączność (EtherNet/IP, Modbus TCP): Umożliwia głęboką integrację z systemami automatyki, zdalne monitorowanie i szybkie rozwiązywanie problemów.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich dyrektyw europejskich i posiada certyfikat CE. Zostało zaprojektowane zgodnie z powszechnie uznanymi standardami branżowymi dla przemienników częstotliwości, zapewniając bezpieczną eksploatację w środowisku przemysłowym.

Zastosowanie

Przemiennik Altivar 630 dedykowany jest do systemów z kwadratową charakterystyką obciążenia (zmienny moment), takich jak pompy i wentylatory. Znajduje zastosowanie w:

• Regulacji przepływu w instalacjach wodociągowych, kanalizacyjnych i HVAC.
• Sterowaniu wentylatorami w systemach klimatyzacji i wentylacji przemysłowej.
• Automatyce budynkowej, gdzie wymagana jest płynna regulacja prędkości silników.
• Zastosowaniach wymagających monitorowania wydajności i konserwacji prewencyjnej (wbudowany serwer sieciowy i rejestracja danych).

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Zaleca się montaż na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej wentylacji. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas rozładowania kondensatorów (zgodnie z instrukcją producenta). Przekrój przewodów dobierz do prądu znamionowego 12,7 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną. Upewnij się, że otwory wentylacyjne nie są zasłonięte, aby zapewnić prawidłowe chłodzenie.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC? Tak, Altivar 630 ATV630U55N4 wyposażony jest w zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w typowych instalacjach.
• Jaki jest stopień ochrony tego napędu? Stopień ochrony IP21 oznacza, że urządzenie jest chronione przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz przed kroplami wody. Nadaje się do montażu w suchych pomieszczeniach przemysłowych.
• Czy można podłączyć silnik synchroniczny? Tak, przemiennik obsługuje zarówno silniki asynchroniczne, jak i synchroniczne, co zapewnia elastyczność w doborze napędu.
