Przemiennik częstotliwości ATV630 3-fazowy 4kW 380-480V IP21, Altivar 630 | ATV630U40N4 Schneider Electric

Opis i Kluczowe Cechy

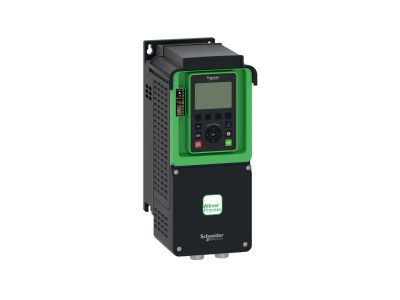

Przemiennik częstotliwości Schneider Electric Altivar 630, symbol ATV630U40N4, to trójfazowy napęd przeznaczony do silników synchronicznych i asynchronicznych o mocy do 4,0 kW (5,0 KM) przy lekkim przeciążeniu (110%) oraz do 3,0 kW (4,0 KM) przy znacznym przeciążeniu (150%). Urządzenie zasilane napięciem 380–480 V AC, o stopniu ochrony IP21, zapewnia niezawodną pracę w trudnych warunkach przemysłowych i komercyjnych. Wbudowany filtr EMC redukuje zakłócenia elektromagnetyczne, a zaawansowana łączność EtherNet/IP i Modbus TCP umożliwia głęboką integrację z systemami automatyki.

• Moc silnika 4,0 kW (lekki przeciążenie) / 3,0 kW (znaczne przeciążenie): Elastyczność doboru do wymagań aplikacji – wyższa moc dla obciążeń o niskim przeciążeniu, niższa dla wymagających warunków pracy.
• Prąd wyjściowy do 9,3 A: Bezpieczne zasilanie silników o znacznym poborze prądu bez ryzyka przeciążenia napędu.
• Zintegrowany filtr EMC: Minimalizuje emisję zakłóceń, ułatwiając spełnienie norm kompatybilności elektromagnetycznej i skracając czas instalacji.
• Łączność EtherNet/IP i Modbus TCP: Łatwa integracja z PLC, SCADA i systemami nadzoru, umożliwiająca monitorowanie i zdalne sterowanie.
• Kompatybilność z oprogramowaniem SoMove: Szybkie zapisywanie i przenoszenie konfiguracji, redukcja przestojów podczas wymiany napędu.

Zgodność z Normami

Przemiennik częstotliwości ATV630U40N4 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Spełnia wymagania dla przemienników częstotliwości stosowanych w instalacjach przemysłowych i komercyjnych, w tym zakres kompatybilności elektromagnetycznej zapewniany przez wbudowany filtr EMC.

Zastosowanie

Altivar 630 jest dedykowany do systemów ze zmiennym momentem o kwadratowej charakterystyce obciążenia – idealnie nadaje się do napędów pomp, wentylatorów i sprężarek. Zaawansowane funkcje regulacji ciśnienia, przepływu i poziomu oraz wbudowany system monitorowania zmniejszają ryzyko awarii i optymalizują zużycie energii.

• Sterowanie pompami hydraulicznymi – płynna regulacja wydajności z kompensacją strat przepływu.
• Napędy wentylatorów w systemach HVAC – energooszczędna praca przy zmiennym zapotrzebowaniu na powietrze.
• Automatyka procesowa (np. sprężarki, mieszadła) – precyzyjna kontrola momentu i prędkości.
• Integracja z systemami monitorowania i rejestracji danych – szybkie diagnozowanie i konserwacja prewencyjna.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub wyższymi, zgodnie z lokalnymi przepisami). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania i odczekaj czas wymagany do rozładowania kondensatorów obwodu pośredniego (szczegóły w dokumentacji producenta). Urządzenie należy zamontować w pozycji pionowej, w szafie zapewniającej odpowiednie odprowadzanie ciepła – zachowaj odstępy chłodzenia podane w karcie katalogowej. Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem znamionowym (9,3 A) i napięciem. Moment dokręcania zacisków stosuj zgodnie z instrukcją producenta.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony IP21 – urządzenie jest zabezpieczone przed dotknięciem palcami oraz przed pionowo kapiącą wodą. Nadaje się do instalacji w suchych pomieszczeniach, np. w szafach sterowniczych w przemyśle.
• Czy ATV630U40N4 ma wbudowany filtr EMC? Tak, przemiennik posiada zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej i zmniejsza ryzyko zakłóceń w sieci zasilającej.
• Jakie protokoły komunikacyjne są obsługiwane? Urządzenie oferuje wbudowaną łączność EtherNet/IP oraz Modbus TCP. Pozwala to na łatwą integrację z PLC, systemami SCADA i innymi urządzeniami w architekturze automatyki.
