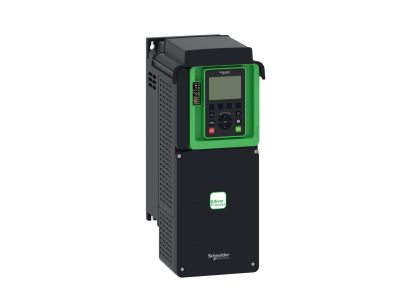

Przemiennik częstotliwości ATV630 3-fazowy 380V/480V 7,5kW IP21 , Altivar 630 | ATV630U75N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630U75N4) to trójfazowy napęd przeznaczony do silników asynchronicznych i synchronicznych o mocy do 7,5 kW przy przeciążeniu lekkim (110%) lub 5,5 kW przy przeciążeniu znacznym (150%). Zasilany napięciem 380–480 V AC, oferuje prąd wyjściowy do 16,5 A i stopień ochrony IP21, co zapewnia bezpieczną pracę w typowych warunkach przemysłowych. Zintegrowany filtr EMC oraz wbudowany czoper hamowania minimalizują zakłócenia i umożliwiają dynamiczne hamowanie silnika.

• Napięcie zasilania 380–480 V AC 3-fazowe: Szeroki zakres pozwala na stosowanie w różnych sieciach bez dodatkowych transformatorów.
• Prąd znamionowy do 16,5 A: Odpowiedni do zasilania silników o mocy do 7,5 kW przy przeciążeniu 110% – bezpieczna praca w systemach pomp i wentylatorów.
• Stopień ochrony IP21: Ochrona przed ciałami stałymi powyżej 12 mm i kroplami wody padającymi pionowo – praca w suchych pomieszczeniach szaf sterowniczych.
• Zintegrowany filtr EMC i czoper hamowania: Redukcja zakłóceń elektromagnetycznych do środowiska oraz możliwość szybkiego zatrzymania silnika przez rozpraszanie energii na rezystorze.
• Łączność EtherNet/IP i Modbus TCP: Głęboka integracja z systemami automatyki, łatwe przesyłanie danych i zdalne monitorowanie pracy napędu.

Zgodność z Normami

Przemiennik częstotliwości ATV630U75N4 spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE. Produkt został zaprojektowany zgodnie z dyrektywami niskonapięciową (LVD) oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczeństwo użytkowania i minimalną emisję zakłóceń.

Zastosowanie

Altivar 630 został zaprojektowany z myślą o systemach ze zmiennym momentem obciążenia o kwadratowej charakterystyce. Doskonale sprawdza się w aplikacjach wymagających precyzyjnej regulacji ciśnienia, przepływu i poziomu.

• Sterowanie pompami wirowymi w instalacjach wodociągowych i kanalizacyjnych – regulacja wydajności i oszczędność energii.
• Praca wentylatorów przemysłowych i HVAC – płynna zmiana prędkości obrotowej z kompensacją strat przepływu.
• Napędy sprężarek i klimatyzatorów – dostosowanie mocy do bieżącego zapotrzebowania.
• Automatyka budynkowa i sterowanie silnikami w liniach produkcyjnych – integracja z nadrzędnymi systemami sterowania przez EtherNet/IP lub Modbus TCP.

Wskazówki Montażowe

Montaż oraz podłączenie przemiennika częstotliwości powinny być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać niezbędny czas na rozładowanie kondensatorów obwodu pośredniego. Urządzenie montować w pozycji pionowej na niepalnym podłożu, zapewniając swobodny przepływ powietrza dla odprowadzenia ciepła. Doboru przekrojów przewodów, zabezpieczeń nadprądowych oraz momentów dokręcania zacisków dokonać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy ATV630U75N4 obsługuje silniki synchroniczne? Tak, przemiennik umożliwia sterowanie zarówno silnikami asynchronicznymi, jak i synchronicznymi (w tym z magnesami trwałymi) – wystarczy odpowiednia konfiguracja w oprogramowaniu SoMove.
• Jaki stopień ochrony ma ten model? Obudowa spełnia normę IP21 – chroni przed dostępem palców i kroplami wody padającymi pionowo. Przeznaczona do montażu wewnątrz szaf sterowniczych, z dala od bezpośrednich opadów.
• Czy wymaga zewnętrznego filtra EMC? Nie, urządzenie posiada wbudowany filtr EMC, który zapewnia zgodność z wymaganiami norm emisyjności w środowisku przemysłowym. W razie potrzeby można zastosować dodatkowy filtr dla obszarów mieszkalnych.
