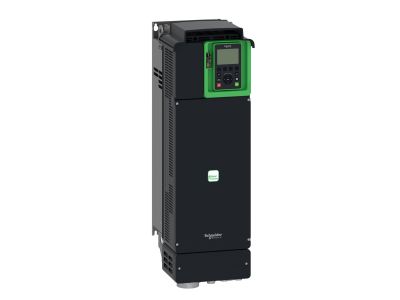

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 37kW 74.5A IP21, Altivar 630 | ATV630D37N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630, model ATV630D37N4, to trójfazowy napęd przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi o mocy do 37 kW (przy niewielkim przeciążeniu 110%) lub 30 kW (przy znacznym przeciążeniu 150%). Urządzenie zasilane napięciem 380–480 VAC 50/60 Hz osiąga prąd znamionowy 74,5 A i oferuje stopień ochrony IP21. Zintegrowany filtr EMC oraz wbudowany serwer sieciowy i rejestracja danych ułatwiają integrację z systemami automatyki i zapewniają szybkie diagnozowanie usterek.

• Prąd znamionowy 74,5 A: Umożliwia bezpieczne zasilanie silników o dużym obciążeniu, z zachowaniem marginesu bezpieczeństwa dla przeciążeń krótkotrwałych.
• Moc silnika do 37 kW (110% przeciążenia) / 30 kW (150% przeciążenia): Elastyczność doboru w zależności od wymagań aplikacji – standardowa praca lub zwiększona rezerwa momentu.
• Zintegrowany filtr EMC: Redukuje zakłócenia przewodzone, ułatwiając spełnienie wymogów kompatybilności elektromagnetycznej bez dodatkowych komponentów.
• Wbudowany serwer sieciowy i rejestracja danych: Umożliwia zdalny monitoring i szybkie rozwiązywanie problemów, skracając przestoje konserwacyjne.
• Łączność EtherNet/IP i Modbus TCP: Głęboka integracja z architekturą automatyki przemysłowej i systemami nadzoru.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących niskiego napięcia i kompatybilności elektromagnetycznej. Dzięki wbudowanemu filtrowi EMC urządzenie ułatwia uzyskanie zgodności instalacji z obowiązującymi przepisami.

Zastosowanie

Altivar 630 ATV630D37N4 został zaprojektowany specjalnie dla systemów ze zmiennym momentem o kwadratowej charakterystyce obciążenia, takich jak pompy, wentylatory i sprężarki. Doskonale sprawdza się w aplikacjach wymagających dokładnej regulacji ciśnienia, przepływu i poziomu.

• Sterowanie pompami w systemach wodociągowych i kanalizacyjnych – płynna regulacja wydajności i kompensacja strat przepływu.
• Napędy wentylatorów w instalacjach HVAC – precyzyjne dostosowanie prędkości do zapotrzebowania na powietrze, redukcja zużycia energii.
• Zastosowania przemysłowe z silnikami asynchronicznymi i synchronicznymi – np. przenośniki, mieszadła, sprężarki o zmiennym obciążeniu.
• Systemy automatyki budynkowej wymagające zaawansowanej łączności i zdalnego monitorowania parametrów pracy.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas niezbędny do rozładowania kondensatorów (zgodnie z instrukcją producenta). Urządzenie przeznaczone jest do montażu naściennego, w pozycji pionowej, z zachowaniem minimalnych odległości od innych elementów dla zapewnienia właściwej wentylacji. Przekroje przewodów należy dobierać zgodnie z obciążalnością prądową i normą PN-HD 60364. Moment dokręcania zacisków – według dokumentacji technicznej dołączonej do urządzenia.

FAQ

• Jaki stopień ochrony ma ten przemiennik? Stopień ochrony obudowy wynosi IP21 – chroni przed dostępem do części niebezpiecznych palcem oraz przed pionowo kapiącą wodą. Nadaje się do montażu w suchych pomieszczeniach bez zapylenia.
• Czy wymaga zewnętrznego filtra EMC? Nie, przemiennik ATV630D37N4 posiada wbudowany filtr EMC, co upraszcza instalację i obniża koszty komponentów dodatkowych.
• Jakie silniki mogę podłączyć? Urządzenie zasila zarówno silniki asynchroniczne (indukcyjne), jak i synchroniczne o mocy do 37 kW przy przeciążeniu 110% lub do 30 kW przy przeciążeniu 150%. Napięcie zasilania musi mieścić się w zakresie 380–480 VAC 50/60 Hz.
