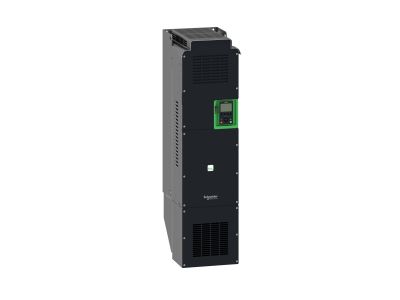

Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 160kW 302A IP00 Altivar Process ATV600 | ATV630C16N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630C16N4) to trójfazowy napęd przeznaczony do silników asynchronicznych i synchronicznych, zasilany napięciem 380…480 VAC 50/60 Hz. Oferuje prąd znamionowy 302 A i moc 160 kW (250 KM) w aplikacjach z niewielkim przeciążeniem (110%) lub 132 kW (200 KM) przy znacznym przeciążeniu (150%). Urządzenie pracuje w stopniu ochrony IP00 i zostało zaprojektowane specjalnie dla systemów o zmiennym momencie obciążenia (charakterystyka kwadratowa).

• Prąd 302 A / moc do 160 kW: bezpieczne zasilanie dużych silników w zastosowaniach wymagających zmiennego momentu, np. pompy i wentylatory.
• Zintegrowany filtr EMC: redukcja zakłóceń elektromagnetycznych, ułatwiająca spełnienie wymogów kompatybilności w instalacjach przemysłowych.
• Funkcje regulacji procesu: wbudowane algorytmy do kontroli ciśnienia, przepływu i poziomu z kompensacją strat przepływu oraz monitorowaniem spadku wydajności pompy.
• Zaawansowana łączność: porty EtherNet/IP i Modbus TCP umożliwiają głęboką integrację z architekturą automatyki i systemami nadrzędnymi.
• Rejestracja danych i serwer sieciowy: wbudowane narzędzia skracają czas przestoju poprzez szybkie diagnozowanie i planowanie konserwacji prewencyjnej.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 spełnia wymagania dyrektyw europejskich i posiada certyfikację CE. Producent zapewnia zgodność z obowiązującymi normami dla napędów o zmiennej prędkości obrotowej, a zastosowanie zintegrowanego filtru EMC wspiera spełnienie norm kompatybilności elektromagnetycznej w typowych instalacjach przemysłowych.

Zastosowanie

Napęd Schneider Electric ATV630C16N4 jest przeznaczony do precyzyjnego sterowania prędkością obrotową silników w systemach o zmiennym momencie obciążenia. Dzięki wbudowanym funkcjom procesowym i łączności znajduje zastosowanie w szeroko pojętej automatyce budynkowej i przemysłowej.

• Sterowanie pompami wodociągowymi i kanalizacyjnymi z regulacją ciśnienia oraz kompensacją strat przepływu.
• Napęd wentylatorów i sprężarek w systemach HVAC o kwadratowej charakterystyce obciążenia.
• Integracja z sieciami EtherNet/IP i Modbus TCP w celu zdalnego monitorowania i diagnostyki.
• Aplikacje wymagające przeciążeń krótkotrwałych – 150% przez ograniczony czas – dla silników o mocy do 132 kW (200 KM).

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy (IP00 – wymagana dodatkowa obudowa). Należy stosować przewody o przekroju dobranym do prądu 302 A i napięcia 380…480 VAC, a wszystkie połączenia wykonać zgodnie z dokumentacją techniczną producenta. Szczególną uwagę zwrócić na prawidłowe uziemienie i przestrzeganie momentów dokręcania zacisków.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC? Tak, model ATV630C16N4 jest wyposażony w zintegrowany filtr EMC, który redukuje zakłócenia elektromagnetyczne i ułatwia spełnienie wymogów kompatybilności w instalacjach przemysłowych.
• Jaki stopień ochrony ma to urządzenie? Przemiennik posiada stopień ochrony IP00 – oznacza to, że wymaga zamontowania w szafie sterowniczej lub obudowie zapewniającej ochronę przed kurzem i wilgocią.
• Jakie silniki można podłączyć do ATV630C16N4? Napęd jest przeznaczony do sterowania zarówno silnikami asynchronicznymi, jak i synchronicznymi o mocy do 160 kW (250 KM) przy niewielkim przeciążeniu (110%) lub do 132 kW (200 KM) przy znacznym przeciążeniu (150%).
