Przemiennik częstotliwości ATV630 3-fazowy 380/480VAC 50/60Hz 11kW 23.5A IP21 Altivar Process ATV600 | ATV630D11N4 Schneider Electric

Opis i Kluczowe Cechy

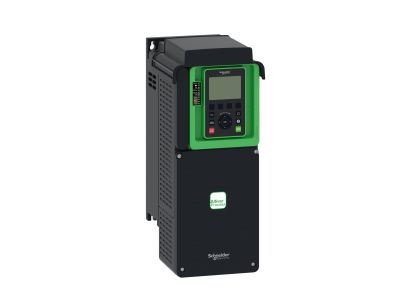

Przemiennik częstotliwości Schneider Electric Altivar 630, model ATV630D11N4, to trójfazowy falownik dedykowany do systemów o zmiennym momencie (kwadratowa charakterystyka obciążenia). Urządzenie zasila silniki synchroniczne i asynchroniczne o prądzie do 23,5 A przy napięciu wejściowym 380–480 VAC / 50–60 Hz. Zintegrowany filtr EMC ogranicza zakłócenia, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej. Stopień ochrony IP21 pozwala na montaż w pomieszczeniach suchych, w szafach sterowniczych i bezpośrednio przy maszynach.

• Prąd znamionowy 23,5 A / moc 11 kW (przeciążenie do 110%): bezpieczna praca z silnikami o dużym obciążeniu, z możliwością chwilowego przeciążenia do 150% (przy mocy 7,5 kW) – idealne do aplikacji wymagających wysokiego momentu rozruchowego.
• Wbudowany serwer sieciowy i rejestracja danych: umożliwia szybkie diagnozowanie usterek i planowanie konserwacji prewencyjnej, skracając przestoje produkcyjne.
• Zintegrowana łączność EtherNet/IP i Modbus TCP: głęboka integracja z istniejącymi systemami automatyki, łatwe włączanie do nadrzędnych sterowników PLC i systemów SCADA.
• Kompatybilność z oprogramowaniem SoMove: zapis i przenoszenie konfiguracji na napęd zapasowy – redukcja czasu przestojów podczas wymiany urządzenia.
• Wbudowane funkcje regulacji ciśnienia, przepływu i poziomu: natychmiastowa reakcja na spadek wydajności pompy, kompensacja strat przepływu – optymalizacja procesów hydraulicznych.

Zgodność z Normami

Falownik Altivar 630 spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zintegrowany filtr EMC zapewnia zgodność z normami dotyczącymi kompatybilności elektromagnetycznej. Urządzenie projektowane i testowane zgodnie z obowiązującymi standardami bezpieczeństwa dla przemienników częstotliwości.

Zastosowanie

Altivar 630 został stworzony z myślą o systemach napędowych z silnikami o zmiennym momencie obciążenia, szczególnie w aplikacjach pompowych, wentylatorowych i sprężarkowych. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Sterowanie pompami wirowymi z regulacją ciśnienia i przepływu – wbudowane pętle PID.
• Napędy wentylatorów w systemach HVAC – płynna regulacja wydajności przy niskim zużyciu energii.
• Zastosowania w przemyśle procesowym (przepompownie, stacje uzdatniania wody) – niezawodna praca 24/7.
• Automatyka budynkowa – integracja z systemami BMS przez Ethernet/IP i Modbus TCP.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas rozładowania kondensatorów obwodu pośredniego (wg instrukcji producenta). Falownik montować na szynie DIN TH35 lub bezpośrednio na płycie montażowej, zapewniając odpowiednią wentylację (odstępy zgodne z dokumentacją). Przekrój przewodów zasilających i silnikowych dobrać do prądu 23,5 A oraz zabezpieczeń nadprądowych. Zaciski dokręcać momentem podanym w karcie katalogowej produktu.

FAQ

• Jaki jest stopień ochrony przemiennika ATV630D11N4? Stopień ochrony wynosi IP21 – urządzenie odporne na dotyk palcem i pionowe opady wody, przeznaczone do montażu w suchych pomieszczeniach.
• Czy falownik może pracować z przeciążeniem większym niż 110%? Tak, w konfiguracji znacznego przeciążenia (do 150%) moc silnika jest ograniczona do 7,5 kW/10 KM. Przy niższym przeciążeniu (110%) dopuszczalna moc wynosi 11 kW/15 KM.
• Jakie protokoły komunikacyjne obsługuje ATV630? Standardowo wyposażony jest w porty EtherNet/IP i Modbus TCP, co umożliwia łatwą integrację z większością systemów automatyki przemysłowej.
