Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 7,5kW 32,7A IP21, Altivar 630 | ATV630U75M3 Schneider Electric

Opis i Kluczowe Cechy

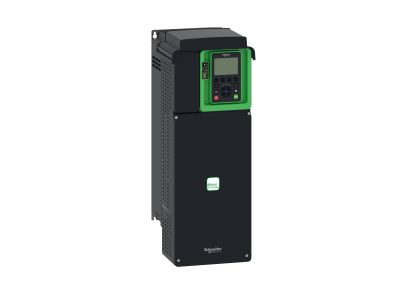

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630U75M3 przeznaczony jest do trójfazowej sieci zasilającej 200–240 VAC (50/60 Hz). Umożliwia sterowanie silnikami synchronicznymi i asynchronicznymi o obciążalności do 32,7 A – przy mocy silnika 7,5 kW (10 KM) dla zastosowań z niewielkim przeciążeniem (110%) oraz 5,5 kW (7,5 KM) dla dużego przeciążenia (150%). Stopień ochrony IP21 zapewnia odporność na ciała stałe o średnicy powyżej 12 mm oraz pionowo kapiącą wodę, co czyni go odpowiednim do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Urządzenie zostało zaprojektowane do systemów o zmiennym momencie i kwadratowej charakterystyce obciążenia, typowych dla pomp, wentylatorów i sprężarek.

• Prąd znamionowy 32,7 A: Gwarantuje bezpieczną pracę przy obciążeniach do 110% (przeciążenie niewielkie) oraz 150% (przeciążenie duże w krótkim czasie), co zabezpiecza silnik przed przeciążeniami termicznymi.
• Moc wyjściowa 7,5 kW dla przeciążenia 110% / 5,5 kW dla przeciążenia 150%: Elastyczne dopasowanie do rzeczywistych potrzeb aplikacji – wyższa moc dla pracy ciągłej lub większy zapas przeciążeniowy dla dynamicznych obciążeń.
• Zintegrowana sterowność procesem (regulacja ciśnienia, przepływu, poziomu): Umożliwia precyzyjne sterowanie pompami i wentylatorami bez konieczności stosowania dodatkowych przetworników.
• Wbudowana łączność EtherNet/IP i Modbus TCP: Pozwala na głęboką integrację z systemami automatyki przemysłowej oraz zdalny monitoring i konfigurację.
• Kompatybilność z oprogramowaniem SoMove: Ułatwia konfigurację, zapis i przenoszenie ustawień na napęd zapasowy, minimalizując czas przestojów.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W przypadku szczegółowych wymagań normatywnych zaleca się konsultację z dokumentacją techniczną producenta.

Zastosowanie

Altivar 630 ATV630U75M3 przeznaczony jest do sterowania silnikami w aplikacjach o zmiennym momencie i kwadratowej charakterystyce obciążenia. Dzięki wbudowanym funkcjom regulacji procesu idealnie sprawdza się w systemach, gdzie priorytetem jest energia i stabilność pracy.

• Sterowanie pompami (regulacja ciśnienia, przepływu, poziomu z kompensacją strat przepływu).
• Napędy wentylatorów i sprężarek w instalacjach wentylacyjnych i klimatyzacyjnych.
• Automatyka budynkowa i przemysłowa – scałkowanie z nadrzędnymi systemami BMS przez EtherNet/IP lub Modbus TCP.
• Zastosowania wymagające szybkiej reakcji na spadek wydajności (np. pompy ppoż.) – wbudowany monitoring wydajności.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj wymagany czas na rozładowanie kondensatorów (zgodnie z danymi na tabliczce znamionowej). Urządzenie montuj w pozycji pionowej na panelu lub w szafie sterowniczej, zapewniając odpowiednią cyrkulację powietrza dla chłodzenia. Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem znamionowym 32,7 A oraz zaleceniami producenta. Momenty dokręcania zacisków stosuj według dokumentacji dostarczonej z napędem. W przypadku pytań dotyczących konfiguracji sieci EtherNet/IP lub Modbus TCP skorzystaj z oprogramowania SoMove lub instrukcji serwisowej Schneider Electric.

FAQ

• Jaki jest stopień ochrony IP tego przemiennika? Altivar 630 ATV630U75M3 posiada stopień ochrony IP21 – chroniony przed ciałami stałymi o średnicy większej niż 12 mm oraz przed pionowo kapiącą wodą. Nadaje się do montażu wewnątrz pomieszczeń suchych i zadaszonych.
• Czy przemiennik może pracować z przeciążeniem wyższym niż znamionowe? Tak, urządzenie dopuszcza przeciążenia: do 110% w przypadku zastosowań z niewielkim przeciążeniem (moc silnika 7,5 kW) oraz do 150% w przypadku dużego przeciążenia (moc silnika 5,5 kW). Szczegółowe czasy przeciążeń określa dokumentacja techniczna.
• Jakie protokoły komunikacyjne są dostępne w standardzie? Przemiennik wyposażono w porty EtherNet/IP oraz Modbus TCP, co umożliwia podłączenie do sieci automatyki przemysłowej i integrację z systemami sterowania nadrzędnego. Konfigurację sieci można przeprowadzić za pomocą oprogramowania SoMove.
