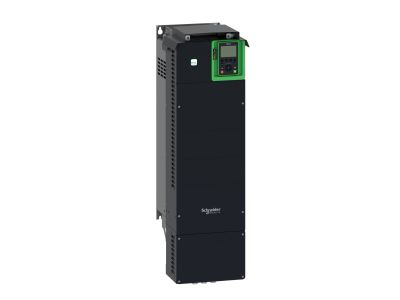

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 45,0kW 176,0A IP21, Altivar 630 | ATV630D45M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630, model ATV630D45M3, to zaawansowany napęd trójfazowy przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi. Oferuje płynną regulację prędkości obrotowej w systemach o zmiennym momencie obciążenia, takich jak pompy, wentylatory czy sprężarki. Dzięki prądowi znamionowemu 176 A oraz możliwości pracy z silnikami o mocy do 45 kW (60 KM) przy niewielkim przeciążeniu (do 110%) lub 37 kW (50 KM) przy znacznym przeciążeniu (do 150%) zapewnia elastyczne dopasowanie do wymagań aplikacji. Stopień ochrony IP21 gwarantuje bezpieczną eksploatację w suchych pomieszczeniach przemysłowych.

• Prąd wyjściowy 176 A: umożliwia zasilanie silników o dużym poborze prądu bez ryzyka przeciążenia, co przekłada się na stabilną pracę w wymagających instalacjach.
• Moc silnika 45 kW (niewielkie przeciążenie) / 37 kW (znaczne przeciążenie): daje swobodę wyboru trybu pracy w zależności od charakterystyki obciążenia – od standardowych wentylatorów po aplikacje wymagające wysokiego momentu rozruchowego.
• Napięcie wejściowe 200–240 VAC 3‑fazowe 50/60 Hz: kompatybilność z typowymi sieciami niskiego napięcia w przemyśle, bez potrzeby stosowania dodatkowych transformatorów.
• Stopień ochrony IP21: zabezpiecza przed dostępem do części czynnych palcami oraz przed przedostawaniem się kropli wody pionowo spadającej, co zwiększa trwałość urządzenia w normalnych warunkach pracy.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z systemami automatyki (PLC, SCADA) oraz zdalne monitorowanie i diagnostykę, co skraca czas reakcji na awarie.
• Kompatybilność z oprogramowaniem SoMove: pozwala na szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, minimalizując przestoje podczas konserwacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej (oznaczenie CE) oraz jest zgodny z europejskimi normami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Zastosowano standardy DIN właściwe dla przemienników częstotliwości. W danych producenta nie podano konkretnych numerów norm – urządzenie zaprojektowano zgodnie z aktualnymi wymaganiami rynkowymi dla napędów regulowanych.

Zastosowanie

Altivar 630 ATV630D45M3 został zaprojektowany przede wszystkim dla układów o zmiennym momencie obciążenia o charakterystyce kwadratowej. Sprawdza się wszędzie tam, gdzie wymagana jest płynna regulacja prędkości silnika oraz monitoring wydajności procesu.

• Sterowanie pompami wirowymi w instalacjach wodociągowych, kanalizacyjnych i przemysłowych – wbudowany system monitorowania reaguje natychmiast na spadek wydajności, a kompensacja strat przepływu optymalizuje zużycie energii.
• Regulacja prędkości wentylatorów w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) – kwadratowa charakterystyka momentu idealnie pasuje do wentylatorów odśrodkowych.
• Napęd sprężarek śrubowych i odśrodkowych – możliwość ustawienia różnych profili przeciążenia (110% / 150%) umożliwia pracę zarówno przy rozruchu, jak i przy przeciążeniach chwilowych.
• Linie produkcyjne z silnikami asynchronicznymi wymagające sterowania prędkością – łączność z PLC przez EtherNet/IP/Modbus TCP integruje napęd z architekturą automatyki zakładowej.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV) oraz znajomość dokumentacji technicznej Schneider Electric. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć wszystkie źródła napięcia i odczekać czas niezbędny do rozładowania kondensatorów obwodu pośredniego (patrz instrukcja). Urządzenie montować w pozycji pionowej na niepalnym podłożu, z zachowaniem minimalnych odległości od innych urządzeń dla zapewnienia swobodnego przepływu powietrza chłodzącego. Przekrój przewodów zasilających i silnikowych dobrać zgodnie z normą PN‑HD 60364 (lub IEC 60364) oraz obowiązującymi przepisami, uwzględniając prąd 176 A i temperaturę otoczenia. Moment dokręcania zacisków stosować zgodnie z wartościami podanymi w dokumentacji produktu.

FAQ

• Czy falownik ATV630D45M3 nadaje się do silników asynchronicznych? Tak, został zaprojektowany do sterowania zarówno silnikami synchronicznymi, jak i asynchronicznymi – w danych producenta podano obie możliwości.
• Jakie interfejsy komunikacyjne są dostępne? Falownik wyposażono w EtherNet/IP oraz Modbus TCP, co umożliwia głęboką integrację z systemami sterowania (PLC) i wymianę danych z nadrzędną siecią automatyki.
• Jaki jest stopień ochrony i gdzie można go stosować? Stopień ochrony IP21 oznacza, że urządzenie jest chronione przed dostępem palcami do części niebezpiecznych oraz przed pionowo padającymi kroplami wody. Przeznaczone do montażu wewnątrz suchych pomieszczeń przemysłowych – nie nadaje się do instalacji zewnętrznych ani miejsc narażonych na bezpośrednie zachlapanie.
