Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 37,0kW 149,0A IP21, Altivar 630 | ATV630D37M3 Schneider Electric

Opis i Kluczowe Cechy

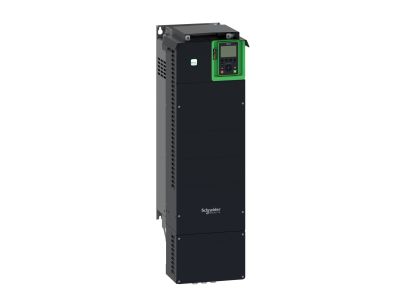

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630D37M3 to trójfazowy napęd przeznaczony do zasilania silników synchronicznych i asynchronicznych. Urządzenie pracuje przy napięciu wejściowym 200–240 VAC i zapewnia prąd wyjściowy do 149 A. Osiąga moc 37 kW w aplikacjach z niewielkim przeciążeniem (do 110%) oraz 30 kW przy znacznym przeciążeniu (do 150%). Stopień ochrony IP21 gwarantuje odporność na kontakt z ciałami stałymi o średnicy powyżej 12,5 mm oraz kroplującą wodę, co czyni go odpowiednim do suchych pomieszczeń przemysłowych. Konstrukcja została zoptymalizowana dla systemów o zmiennym momencie i kwadratowej charakterystyce obciążenia – idealnie sprawdza się w układach pomp i wentylatorów.

• Prąd znamionowy 149 A: umożliwia bezpieczne zasilanie silników o dużym poborze prądu, zapewniając stabilną pracę w wymagających aplikacjach przemysłowych.
• Moc 37/30 kW (przeciążenie 110%/150%): elastyczność doboru do trybu pracy – wyższa moc ciągła lub większy zapas przeciążeniowy dla trudnych rozruchów.
• Napięcie zasilania 200–240 VAC 3-fazowe: kompatybilność z powszechnymi sieciami niskiego napięcia w zakładach produkcyjnych i obiektach komercyjnych.
• Wbudowane funkcje dla pomp i wentylatorów: zaawansowana regulacja ciśnienia, przepływu i poziomu wraz z kompensacją strat przepływu – poprawia efektywność energetyczną i wydłuża żywotność maszyn.
• Zaawansowana łączność (EtherNet/IP, Modbus TCP): głęboka integracja z architekturą automatyki, serwer sieciowy oraz rejestracja danych ułatwiają diagnostykę i konserwację prewencyjną.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 spełnia wymagania obowiązujących norm europejskich i jest oznaczony znakiem CE. Produkt został zaprojektowany zgodnie ze standardami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w branży automatyki przemysłowej.

Zastosowanie

Altivar 630 dedykowany jest do systemów ze zmiennym momentem i kwadratową charakterystyką obciążenia. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola prędkości silnika oraz optymalizacja zużycia energii.

• Sterowanie pompami w instalacjach wodociągowych, kanalizacyjnych i HVAC – regulacja wydajności, stabilizacja ciśnienia.
• Napędy wentylatorów w systemach wentylacji, klimatyzacji i oddymiania – płynna regulacja przepływu powietrza.
• Zastosowania wymagające znacznego przeciążenia (do 150%) – np. sprężarki, mieszadła, przenośniki o zmiennym obciążeniu.
• Integracja z systemami automatyki budynkowej i przemysłowej poprzez sieci EtherNet/IP i Modbus TCP.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować w pozycji pionowej na niepalnym podłożu, zapewniając wystarczającą cyrkulację powietrza wokół radiatora. Przekroje przewodów zasilających i silnikowych dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień parametrów silnika. Wszelkie czynności serwisowe wykonywać po upływie czasu niezbędnego do rozładowania kondensatorów (ok. 5 minut po odłączeniu zasilania).

FAQ

• Jaki stopień ochrony ma przemiennik ATV630D37M3? Stopień ochrony wynosi IP21 – oznacza to ochronę przed wnikaniem ciał stałych o średnicy >12,5 mm oraz przed kroplami wody padającymi pionowo.
• Czy przemiennik obsługuje pracę z przeciążeniem? Tak. Przy przeciążeniu do 110% (niewielkie przeciążenie) osiąga moc 37 kW, a przy przeciążeniu do 150% (znaczne przeciążenie) moc wynosi 30 kW przez ograniczony czas.
• Jakie protokoły komunikacyjne są wbudowane? Urządzenie posiada wbudowaną łączność EtherNet/IP i Modbus TCP, co umożliwia głęboką integrację z systemami automatyki oraz zdalne monitorowanie poprzez serwer sieciowy.
