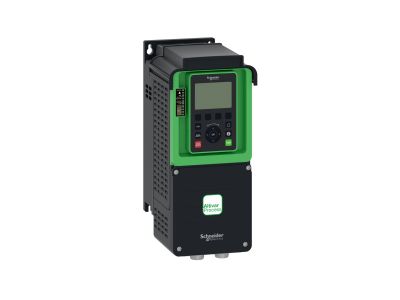

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 3,0kW 13,7A IP21, Altivar 630 | ATV630U30M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630U30M3 to zaawansowane urządzenie przeznaczone do regulacji prędkości obrotowej silników synchronicznych i asynchronicznych. Prąd znamionowy 13,7 A przy napięciu zasilania 200–240 VAC 3-fazowym umożliwia bezpieczne zasilanie silników o mocy do 3,0 kW w zastosowaniach z lekkim przeciążeniem (110%) lub do 2,2 kW w aplikacjach wymagających znacznego przeciążenia (do 150%). Stopień ochrony IP21 gwarantuje odporność na wniknięcie ciał stałych o średnicy powyżej 12,5 mm oraz na pionowo kapiącą wodę, co czyni go odpowiednim do montażu w suchych pomieszczeniach przemysłowych.

• Prąd wyjściowy 13,7 A: zapewnia stabilną pracę silników o mocy do 3,0 kW przy lekkim przeciążeniu (110%) i do 2,2 kW przy przeciążeniu 150%, bez ryzyka przegrzania.
• Napięcie zasilania 200–240 VAC 3-fazowe: kompatybilne z popularnymi sieciami niskiego napięcia, umożliwia łatwą integrację w istniejących instalacjach.
• Wbudowany serwer sieciowy i rejestracja danych: przyspieszają diagnostykę i konserwację prewencyjną, skracając czas przestoju.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z architekturą automatyki, w tym z systemami SCADA i PLC.
• Kompatybilność z oprogramowaniem SoMove: pozwala na szybkie zapisywanie i przywracanie konfiguracji, redukując czas przestojów podczas wymiany napędu.

Zgodność z Normami

Przemiennik częstotliwości Schneider Electric Altivar 630 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W danych producenta nie podano szczegółowych numerów norm – dla pełnej specyfikacji zaleca się zapoznanie z dokumentacją techniczną urządzenia.

Zastosowanie

Altivar 630 ATV630U30M3 jest dedykowany do systemów o zmiennym momencie obciążenia, szczególnie w aplikacjach pompowych i wentylacyjnych. Dzięki wbudowanym funkcjom regulacji ciśnienia, przepływu i poziomu doskonale sprawdza się w instalacjach wymagających precyzyjnej kontroli medium.

• Sterowanie prędkością pomp wirowych i wentylatorów w systemach HVAC, uzdatniania wody i przemysłowych sieciach sprężonego powietrza.
• Regulacja wydajności w instalacjach przeciwpożarowych i drenażowych – natychmiastowa reakcja na zmiany obciążenia.
• Integracja z systemami automatyki budynkowej i zarządzania energią poprzez protokoły EtherNet/IP i Modbus TCP.
• Współpraca z silnikami synchronicznymi i asynchronicznymi w liniach produkcyjnych wymagających płynnego rozruchu i oszczędności energii.

Wskazówki Montażowe

Montaż przemiennika częstotliwości może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i odczekaj czas rozładowania kondensatorów (zgodnie z instrukcją producenta). Urządzenie montuj na płycie montażowej w szafie sterowniczej, zapewniając odpowiednią wentylację – minimalne odstępy od innych elementów podano w dokumentacji. Przekrój przewodów zasilających i silnikowych dobierz do prądu 13,7 A oraz warunków środowiskowych. Moment dokręcania śrub przyłączeniowych stosuj zgodnie z danymi katalogowymi, aby uniknąć przegrzania połączeń.

FAQ

• Jaki stopień ochrony ma przemiennik ATV630U30M3? Urządzenie posiada stopień ochrony IP21, co oznacza zabezpieczenie przed wniknięciem ciał stałych o średnicy powyżej 12,5 mm oraz przed pionowo kapiącą wodą. Nadaje się do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Czy przemiennik obsługuje silniki synchroniczne? Tak, Altivar 630 jest przeznaczony zarówno do silników asynchronicznych, jak i synchronicznych, umożliwiając elastyczne zastosowanie w różnych typach napędów.
• Jakie protokoły komunikacyjne są wbudowane? W standardzie dostępne są EtherNet/IP oraz Modbus TCP, co zapewnia łatwą integrację z nowoczesnymi systemami automatyki i umożliwia zdalne monitorowanie oraz konfigurację.
