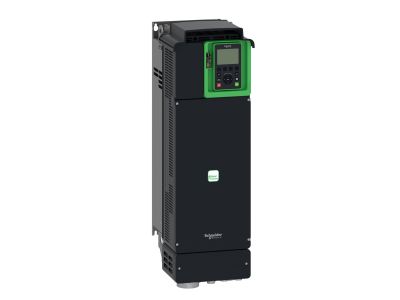

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 22kW 92.6A IP21 Altivar Process ATV600 | ATV630D22M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630D22M3) to trójfazowy napęd o wejściowym napięciu znamionowym 200–240 VAC i częstotliwości 50/60 Hz. Zaprojektowany dla silników synchronicznych i asynchronicznych, zapewnia prąd wyjściowy do 92,6 A, co przekłada się na moc 22,0 kW (30,0 KM) w zastosowaniach z niewielkim przeciążeniem (do 110%) lub 18,0 kW (25,0 KM) przy znacznym przeciążeniu (do 150%). Stopień ochrony IP21 umożliwia pracę w suchych pomieszczeniach bez ryzyka przedostania się ciał stałych o średnicy powyżej 12,5 mm oraz pionowo kapiącej wody. Urządzenie przeznaczone jest do systemów ze zmiennym momentem o kwadratowej charakterystyce obciążenia.

• Prąd wyjściowy 92,6 A: Umożliwia bezpieczne zasilanie silników o dużym poborze prądu bez ryzyka przeciążenia modułu mocy.
• Moc 22 kW (30 KM) przy małym przeciążeniu / 18 kW (25 KM) przy dużym przeciążeniu: Elastyczność doboru do warunków pracy – standardowa praca ciągła lub wymagające aplikacje z krótkotrwałymi przeciążeniami.
• Wbudowana regulacja ciśnienia, przepływu i poziomu: Kompensacja strat przepływu oraz natychmiastowa reakcja na spadek wydajności pompy – redukcja kosztów eksploatacji.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: Pełna integracja z nadrzędnymi systemami automatyki, umożliwiająca szybkie diagnozowanie i zdalne sterowanie.
• Serwer sieciowy i rejestracja danych: Skraca czas przestojów dzięki monitorowaniu stanu napędu i konserwacji prewencyjnej.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymogami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Urządzenie spełnia standardy branżowe dla napędów o zmiennej częstotliwości.

Zastosowanie

Altivar 630 jest dedykowany do sterowania silnikami asynchronicznymi i synchronicznymi w aplikacjach o zmiennym momencie obciążenia. Sprawdza się w automatyce procesowej i budynkowej, szczególnie tam, gdzie wymagana jest precyzyjna regulacja ciśnienia, przepływu lub poziomu.

• Sterowanie pompami wirowymi, odśrodkowymi i zatapialnymi – optymalizacja wydajności hydraulicznej.
• Napęd wentylatorów i sprężarek z kwadratową charakterystyką obciążenia – oszczędność energii przy zmiennym zapotrzebowaniu.
• Automatyka procesowa w przemyśle wodno-ściekowym, HVAC i instalacjach przemysłowych – integracja z systemami nadrzędnymi przez Ethernet/IP lub Modbus TCP.
• Zastosowania wymagające przeciążeń do 150% (przez ograniczony czas) – np. rozruch ciężkich maszyn.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i odczekać do całkowitego rozładowania kondensatorów (co najmniej 5 minut). Urządzenie przeznaczone jest do montażu na szynie DIN lub w szafie sterowniczej zgodnie z dokumentacją producenta. Przekroje przewodów oraz parametry zabezpieczeń należy dobrać do prądu znamionowego 92,6 A i napięcia sieci. Momenty dokręcania zacisków muszą być zgodne z danymi karty katalogowej. Niezbędne jest zachowanie odpowiednich odstępów wentylacyjnych dla zapewnienia chłodzenia.

FAQ

• Jaki jest stopień ochrony IP21? Oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz przed kapiącą wodą (do 15° od pionu). Urządzenie jest odpowiednie do pracy wewnątrz suchych pomieszczeń przemysłowych.
• Czy falownik może współpracować z silnikami synchronicznymi? Tak, Altivar 630 jest kompatybilny zarówno z silnikami asynchronicznymi, jak i synchronicznymi. Wymaga jednak odpowiedniej konfiguracji w oprogramowaniu SoMove.
• Jakie protokoły komunikacyjne są dostępne? Wbudowane porty EtherNet/IP i Modbus TCP umożliwiają podłączenie do sieci automatyki. Dodatkowo można użyć oprogramowania SoMove do konfiguracji i klonowania ustawień na napęd zapasowy.
