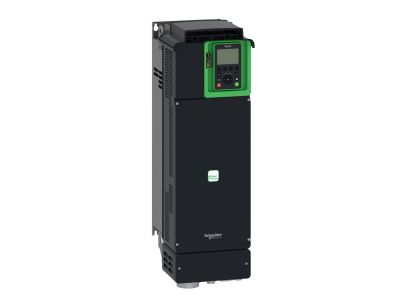

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 15,0kW 63,4A IP21, Altivar 630 | ATV630D15M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 (symbol ATV630D15M3) to zaawansowany napęd 3-fazowy przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi. Zasilany napięciem 200–240 VAC (50/60 Hz) pozwala na płynną regulację prędkości z prądem wyjściowym do 63,4 A. Dzięki konstrukcji o stopniu ochrony IP21 urządzenie sprawdza się w warunkach typowych dla szaf sterowniczych i rozdzielnic. Zaprojektowany specjalnie do systemów ze zmiennym momentem o kwadratowej charakterystyce obciążenia – idealny do pomp, wentylatorów i sprężarek.

• Moc silnika do 15,0 kW (20 KM) przy przeciążeniu 110%: zapewnia bezpieczną pracę w standardowych aplikacjach pompowych i wentylatorowych bez ryzyka przeciążenia napędu.
• Moc silnika do 11,0 kW (15 KM) przy przeciążeniu 150%: umożliwia obsługę aplikacji wymagających wysokiego momentu rozruchowego – np. przy rozruchu ciężkich wentylatorów lub pomp z dużym momentem bezwładności.
• Wbudowany serwer sieciowy i rejestracja danych: skraca czas przestoju dzięki szybkiemu diagnozowaniu usterek oraz możliwości konserwacji prewencyjnej.
• Zaawansowana łączność EtherNet/IP i Modbus TCP: umożliwia głęboką integrację z architekturą automatyki oraz łatwe zdalne monitorowanie i sterowanie.
• Kompensacja strat przepływu i regulacja ciśnienia/poziomu: zintegrowane algorytmy optymalizują pracę systemów hydraulicznych i wentylacyjnych, obniżając zużycie energii i wydłużając żywotność urządzeń.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa, kompatybilności elektromagnetycznej oraz efektywności energetycznej.

Zastosowanie

Altivar 630 ATV630D15M3 przeznaczony jest do precyzyjnego sterowania prędkością obrotową silników w instalacjach przemysłowych i budynkowych. Sprawdza się wszędzie tam, gdzie wymagana jest płynna regulacja wydajności przy jednoczesnej optymalizacji zużycia energii.

• Sterowanie pracą pomp wirowych (regulacja ciśnienia, przepływu, poziomu) z kompensacją strat hydraulicznych.
• Napęd wentylatorów i układów klimatyzacyjnych (HVAC) – regulacja wydajności powietrza przy zmiennym zapotrzebowaniu.
• Praca w układach transportu płynów, sprężarkach i mieszadłach o charakterystyce kwadratowego momentu obciążenia.
• Integracja z systemami automatyki budynkowej (BMS) poprzez EtherNet/IP lub Modbus TCP – zdalne monitorowanie i zarządzanie.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć zasilanie i odczekać czas niezbędny do rozładowania kondensatorów (zob. instrukcja). Urządzenie montować w pozycji pionowej, w miejscu zapewniającym odpowiednią wentylację i zachowując minimalne odstępy montażowe podane w karcie katalogowej. Przekroje przewodów oraz zabezpieczenia dobierać do prądu znamionowego 63,4 A. Moment dokręcania zacisków stosować zgodnie z dokumentacją (nieodpowiednie dokręcenie może spowodować przegrzanie połączeń).

FAQ

• Jaki jest stopień ochrony tego przemiennika? ATV630D15M3 posiada obudowę o stopniu ochrony IP21 – chroni przed dostępem palcem i przed wertykalnie kapiącą wodą. Przeznaczony do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych.
• Jaką moc silnika mogę podłączyć przy przeciążeniu 150%? Przy przeciążeniu do 150% przez 60 s maksymalna moc silnika wynosi 11,0 kW (15 KM). Dla przeciążenia 110% (aplikacje pompowe/wentylatorowe) dopuszczalna moc to 15,0 kW (20 KM).
• Czy przemiennik obsługuje komunikację EtherNet/IP? Tak, standardowo wyposażony jest w interfejs EtherNet/IP oraz Modbus TCP. Umożliwia to pełną integrację z sieciami automatyki przemysłowej i zdalne sterowanie.
