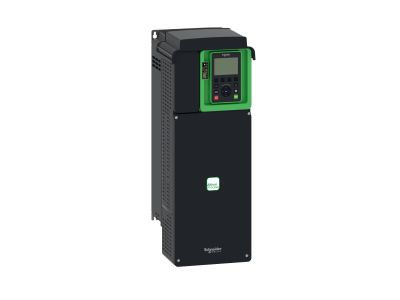

Przemiennik częstotliwości ATV630 3-fazowy 200/240VAC 50/60Hz 11,0kW 46,8A IP21, Altivar 630 | ATV630D11M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 630 o symbolu ATV630D11M3 to zaawansowany napęd 3-fazowy przeznaczony do zasilania silników asynchronicznych i synchronicznych. Urządzenie pracuje w zakresie napięcia wejściowego od 200 do 240 V AC (50/60 Hz) i zapewnia prąd wyjściowy do 46,8 A, co pozwala na bezpieczne sterowanie silnikami o mocy do 11 kW w zastosowaniach z niewielkim przeciążeniem (do 110%) lub do 7,5 kW przy znacznym przeciążeniu (do 150%). Dzięki stopniowi ochrony IP21 nadaje się do instalacji w suchych pomieszczeniach przemysłowych. Konstrukcja zoptymalizowana pod kątem systemów o zmiennym momencie (kwadratowa charakterystyka obciążenia) gwarantuje wysoką efektywność w aplikacjach pompowych i wentylatorowych.

• 46,8 A prądu wyjściowego: Zapewnia bezpieczną pracę silników o dużej mocy przy zachowaniu marginesu przeciążeniowego, bez ryzyka termicznego przeciążenia napędu.
• Zakres napięcia 200–240 V AC: Umożliwia pracę w typowych sieciach niskiego napięcia w lekkim przemyśle i budynkach komercyjnych, bez konieczności stosowania dodatkowych transformatorów.
• Stopień ochrony IP21: Chroni przed dostępem do części niebezpiecznych oraz przed kroplami wody, co ułatwia montaż w suchych i częściowo chronionych strefach.
• Wbudowana łączność EtherNet/IP i Modbus TCP: Umożliwia głęboką integrację z istniejącymi systemami automatyki oraz zdalne monitorowanie i diagnostykę.
• Monitoring pompy i rejestracja danych: Wbudowany system monitorowania pozwala na natychmiastową reakcję przy spadku wydajności, a serwer sieciowy i rejestracja danych skracają czas przestoju poprzez szybkie rozwiązywanie problemów.

Zgodność z Normami

Przemiennik częstotliwości Altivar 630 jest zaprojektowany i produkowany zgodnie z obowiązującymi europejskimi normami oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Wszystkie parametry techniczne są zgodne z deklaracją producenta – Schneider Electric.

Zastosowanie

Altivar 630 ATV630D11M3 został opracowany specjalnie do zastosowań ze zmiennym momentem obciążenia, szczególnie w systemach pompowych, wentylatorowych i sprężarkowych. Dzięki wbudowanym algorytmom regulacji ciśnienia, przepływu i poziomu doskonale sprawdza się w aplikacjach wymagających precyzyjnej kontroli procesów.

• Sterowanie pompami wodociągowymi, kanalizacyjnymi i przemysłowymi – z możliwością kompensacji strat przepływu.
• Regulacja prędkości wentylatorów i central wentylacyjnych w budynkach komercyjnych oraz halach produkcyjnych.
• Napędy sprężarek i klimatyzatorów o kwadratowej charakterystyce obciążenia.
• Automatyka budynkowa i przemyślna integracja z systemami BMS poprzez protokoły EtherNet/IP i Modbus TCP.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie wejściowe i odczekać do całkowitego rozładowania kondensatorów (zgodnie z instrukcją producenta). Urządzenie należy instalować na płaskiej, niepalnej powierzchni w pozycji pionowej, zapewniając odpowiednią cyrkulację powietrza. Przekrój przewodów doprowadzających i silnikowych dobrać do rzeczywistego prądu roboczego (46,8 A max). Momenty dokręcania zacisków oraz wymagane wartości zabezpieczeń nadprądowych i różnicowych należy stosować ściśle według dokumentacji technicznej dostarczonej z napędem.

FAQ

• Jaki jest stopień ochrony (IP) przemiennika ATV630D11M3? Stopień ochrony wynosi IP21, co oznacza ochronę przed dostępem palcami oraz przed kroplami wody w suchych pomieszczeniach przemysłowych.
• Czy przemiennik posiada wbudowaną łączność sieciową? Tak, urządzenie wyposażono w protokoły EtherNet/IP i Modbus TCP, co umożliwia łatwą integrację z automatyka przemysłową oraz zdalne monitorowanie.
• Jakie są dopuszczalne przeciążenia tego napędu? Dla zastosowań z niewielkim przeciążeniem (do 110%) maksymalna moc silnika wynosi 11 kW (przy 46,8 A). W aplikacjach z dużym przeciążeniem (do 150%) moc należy zredukować do 7,5 kW.
